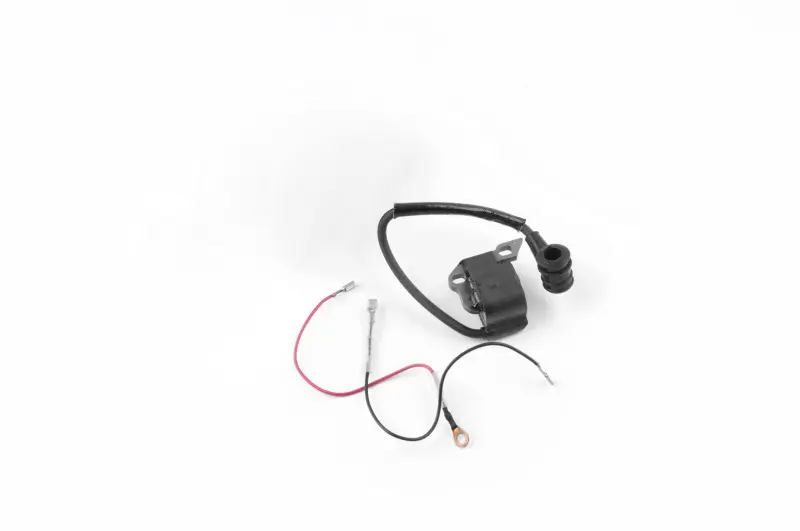

Катушка зажигания для бензопилы St MS 230/250 BEST

Катушка зажигания для бензопилы St MS 230/250 BEST

Катушка предназначена для ремонта и обслуживания системы зажигания бензопил с обозначениями MS 230 и MS 250. Она формирует высоковольтный импульс, который передаётся на свечу и участвует в образовании искры. Без исправной работы этого узла невозможны нормальный запуск и стабильная работа бензинового двигателя.

Модуль работает в общей системе вместе с маховиком, свечой зажигания и цепью выключения двигателя. Его задача — обеспечить появление искры в необходимый момент работы мотора. Конструкция включает корпус с крепёжными проушинами, высоковольтный провод со свечным колпачком и выводы для подключения к электросистеме бензопилы. Катушка устанавливается вместо изношенного или неисправного модуля при ремонте системы зажигания.

Когда может потребоваться замена

Систему зажигания проверяют, если искра отсутствует, двигатель запускается с трудом, работает с перебоями либо останавливается. Однако каждый из этих признаков может быть связан не только с катушкой. До покупки и установки нового модуля рекомендуем проверить свечу зажигания, целостность проводов, контакт выключателя и качество соединений. Замена катушки оправдана, когда диагностика указывает именно на неисправность модуля зажигания.

Такой порядок проверки помогает исключить другие причины неполадки и выполнить ремонт по существу. Исправная катушка восстанавливает цепь формирования искры, но результат также зависит от состояния остальных элементов системы и правильности их подключения.

Подбор для MS 230 и MS 250

Обозначения MS 230 и MS 250 служат основным ориентиром при подборе, но выбирать катушку только по серии бензопилы не следует. Внутри модельного ряда могут встречаться разные исполнения системы зажигания, отличающиеся формой модуля и присоединительными элементами. Перед заказом сопоставьте маркировку установленной катушки и пилы, тип запуска, форму корпуса, расположение крепёжных отверстий, разъёмы и схему прокладки проводов.

Снятую катушку удобно использовать как образец. Сравните точки крепления и расстояние между ними, направление выхода высоковольтного кабеля, исполнение свечного колпачка и способ подключения проводов выключения. Все перечисленные элементы должны соответствовать установленному ранее модулю. Такая проверка особенно важна при ремонте пилы, исполнение которой заранее не установлено точно.

Установка и проверка

Перед работой обеспечьте безопасный доступ к системе зажигания и запомните расположение подключений старого модуля. Новую катушку размещают в штатной зоне и фиксируют через предусмотренные крепёжные проушины. Подключения выполняют в соответствии с прежней схемой, не изменяя назначение выводов.

Высоковольтный провод и провода выключения необходимо проложить по штатному маршруту. Не допускайте их натяжения, перегибов и соприкосновения с подвижными или горячими частями двигателя. Свечной колпачок должен быть правильно установлен на свечу, а крепления и электрические соединения — надёжно зафиксированы.

После монтажа проверьте крепёж, подключение проводов и наличие искры в рамках обычной диагностики бензопилы. Если все элементы совпадают со старым модулем, а проверка подтвердила неисправность прежней катушки, модель BEST подходит для восстановления системы зажигания бензопилы заявленной применяемости MS 230/250.
