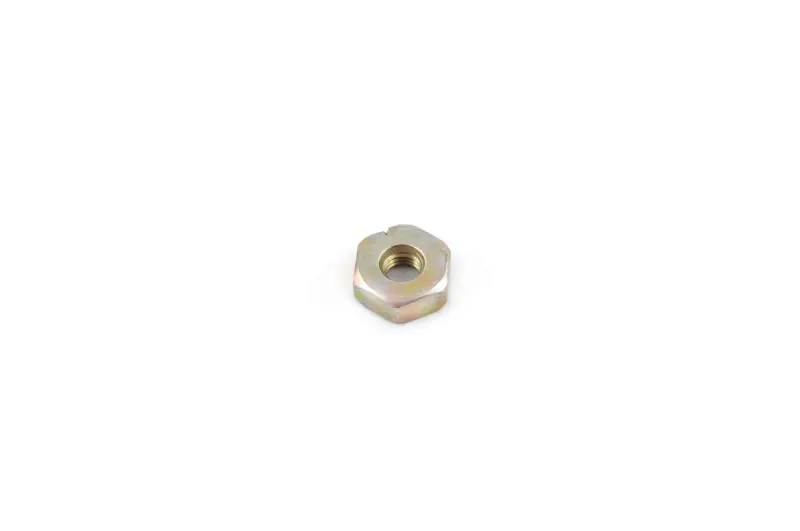

Гайка крепления шины бензопилы STIHL MS WOODMAN mod.A

Гайка крепления шины бензопилы STIHL MS WOODMAN mod.A

Крепежная гайка WOODMAN в исполнении mod.A предназначена для установки шины на бензопилах серии STIHL MS. Она навинчивается на шпильку в зоне крышки цепной звездочки и удерживает установленную направляющую шину после регулировки натяжения цепи. Деталь подходит для ремонта крепления, восстановления утраченного крепежа и планового обслуживания режущей гарнитуры.

Гайка имеет шестигранный профиль и расширенное опорное основание. Такая форма позволяет затягивать крепеж подходящим ключом, а широкая нижняя часть прилегает к посадочной поверхности крышки. Гайка остается доступной при обслуживании: ее ослабляют перед снятием крышки, заменой шины или цепи и регулировкой натяжителя, а после завершения регулировки снова надежно затягивают.

Когда требуется замена

Новую гайку устанавливают вместо потерянной детали, а также при повреждении резьбы, деформации опорной части или износе граней под ключ. Крепеж с сорванными гранями неудобно затягивать и откручивать, а поврежденная внутренняя резьба может препятствовать нормальной фиксации шины. Перед заменой следует осмотреть шпильку: ее резьба должна быть чистой, без замятых витков и других повреждений. Если неисправна сама шпилька или посадочная поверхность крышки, одной замены гайки будет недостаточно.

Что проверить при подборе

Обозначение STIHL MS охватывает разные модели и варианты конструкции, поэтому принадлежность пилы к этой серии сама по себе не заменяет проверку посадочных параметров. Сопоставьте новую деталь со штатной гайкой и креплением конкретной бензопилы.

• Резьба: должны совпадать диаметр, шаг и направление резьбы на крепежной шпильке.
• Размер под ключ: шестигранник должен соответствовать штатному инструменту, используемому для обслуживания пилы.
• Опорная часть: сравните диаметр основания и характер его прилегания к крышке цепной звездочки.
• Высота гайки: после установки резьбовое соединение не должно мешать окружающим деталям или выступать иначе, чем предусмотрено конструкцией пилы.
• Исполнение крепления: убедитесь, что на бензопиле применена отдельная шестигранная гайка, а не быстрозажимной механизм или невыпадающий крепеж другой формы.

Наиболее надежный ориентир — снятая штатная гайка, руководство по эксплуатации и устройство крепления на самой пиле. Если старая деталь утеряна, измеряют шпильку и посадочное место, а затем сверяют результат с параметрами крепежа для точной модели. Не следует подбирать гайку только по внешнему сходству: близкие по размеру варианты могут иметь разный шаг резьбы или отличаться опорной частью.

Установка и проверка

Работы выполняют при полностью остановленном двигателе, исключив случайный запуск, а при обращении с цепью используют защитные перчатки. Шину, цепь и крышку цепной звездочки устанавливают в предусмотренное положение, после чего гайку сначала навинчивают рукой без перекоса. Она должна идти по резьбе свободно; заметное сопротивление с первых витков указывает на несоответствие или повреждение резьбы. Применять усилие в такой ситуации нельзя.

Перед окончательной затяжкой регулируют цепь по инструкции конкретной бензопилы. Для обычного крепления шину удерживают приподнятой за носовую часть, настраивают натяжение и затем надежно затягивают гайку. Цепь должна прилегать к нижней стороне шины, при этом сохранять возможность перемещения вручную в перчатках при выключенной пиле. После затяжки необходимо повторно проверить натяжение и устойчивость крепления. Во время дальнейшей работы натяжение контролируют регулярно, поскольку цепь нагревается и изменяет свою длину.

WOODMAN mod.A рассчитана именно на обслуживание крепления направляющей шины. Правильно подобранная гайка восстанавливает штатную фиксацию крышки и шины, позволяет выполнять регулировку цепи предусмотренным способом и не требует замены исправных деталей крепежного соединения.
