Распредвал ГРМ Honda SH 150 с подшипниками, 2013+

Распредвал ГРМ Honda SH 150 с подшипниками, 2013+

Распределительный вал предназначен для ремонта газораспределительного механизма скутера Honda SH 150 начиная с 2013 модельного года. Деталь устанавливается в головке цилиндра и управляет движением впускного и выпускного клапанов через коромысла. Кулачки вала задают последовательность открытия и закрытия клапанов, поэтому состояние распредвала непосредственно связано с правильностью фаз газораспределения и стабильной работой двигателя.

Назначение и конструкция

Распредвал работает совместно со звездочкой, цепью ГРМ, натяжителем, коромыслами и клапанным механизмом. Во время вращения профилированные кулачки воздействуют на коромысла, а те передают движение клапанам. Впускной клапан открывает канал для наполнения цилиндра, выпускной — для удаления отработавших газов. Положение вала относительно коленвала должно быть выставлено по предусмотренным производителем меткам.

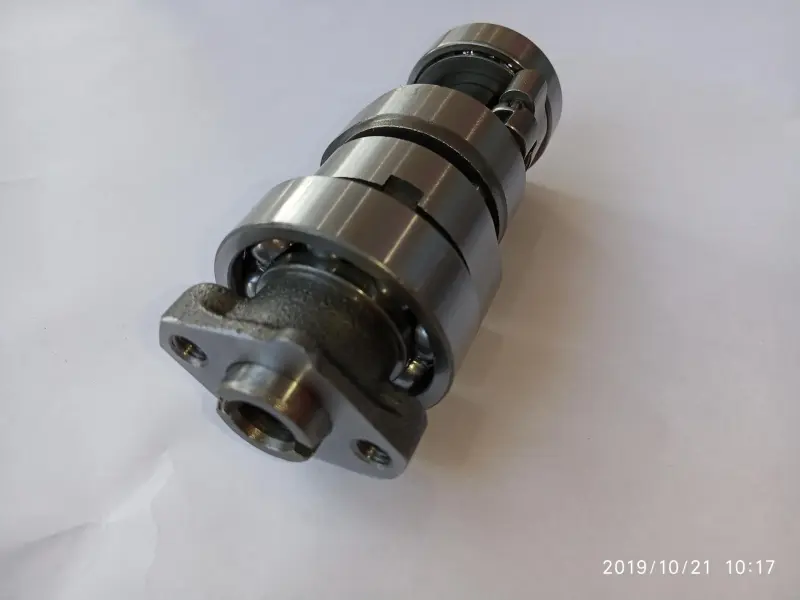

Эта позиция поставляется с подшипниками, установленными на опорных участках распредвала. Такая конфигурация удобна при ремонте, когда изношен не только профиль кулачков или посадочные поверхности вала, но и его опоры. Подшипники обеспечивают вращение вала в головке цилиндра; перед монтажом необходимо проверить их ход, состояние посадочных мест и соответствие конструкции демонтированной детали.

На одном конце предусмотрена монтажная часть для соединения с приводом ГРМ, на другом — опорный участок с крепежной площадкой. Между ними расположены кулачки и подшипниковые опоры. Геометрия этих участков имеет значение при подборе: внешне близкие распредвалы могут различаться расположением кулачков, длиной, диаметрами посадок и исполнением привода.

Что проверить перед заказом

• Модель и год: заявленная применяемость — Honda SH 150 с 2013 года; конкретную модификацию скутера следует сопоставить с ремонтной документацией.
• Конструкцию старого вала: сравните общую длину, количество и расположение кулачков, опор, подшипников и крепежных точек.
• Привод ГРМ: проверьте исполнение соединения со звездочкой и взаимное положение монтажных отверстий.
• Головку цилиндра: посадочные места не должны иметь повреждений, которые помешают правильной установке подшипников.
• Смежные детали: оцените состояние коромысел, звездочки, цепи и натяжителя, поскольку их износ способен повлиять на работу нового распредвала.

Установка и обслуживание

Замена выполняется с разборкой верхней части двигателя и требует точного выставления фаз. Перед окончательной сборкой вал необходимо расположить в соответствии с метками коленвала и звездочки, проверить правильность укладки цепи и работу натяжителя. Крепеж затягивают в последовательности и с моментом, указанными в сервисных данных для конкретной версии Honda SH 150.

После установки регулируют клапанные зазоры и вручную проворачивают двигатель, контролируя свободное движение механизма и совпадение установочных меток после полного цикла. Рабочие поверхности при сборке должны получить предусмотренную двигателем смазку. Запуск без смазывания кулачков, опор и контактных поверхностей коромысел может вызвать ускоренный износ.

Поводом для проверки распредвала могут стать износ кулачков или опор, люфт подшипников, посторонний шум в головке цилиндра, нестабильная работа клапанного механизма либо повреждения, обнаруженные при разборке. Эти признаки не всегда указывают только на вал, поэтому перед заменой проводят диагностику всего привода ГРМ. Деталь подходит для планового восстановления двигателя Honda SH 150 при подтвержденном совпадении модели, года и конструкции.
