Колено глушителя для мотоблока ZS/ZH 1100 TD

Колено глушителя для мотоблока ZS/ZH 1100 TD

Деталь предназначена для выпускной системы мотоблока с двигателем ZS1100 или ZH1100 в исполнении TD. Колено устанавливается между выпускным каналом двигателя и сопрягаемой частью глушителя, формируя необходимое направление газоотводящего тракта. Изогнутая форма позволяет разместить соединение в отведенном для него пространстве и правильно ориентировать последующую часть системы относительно двигателя.

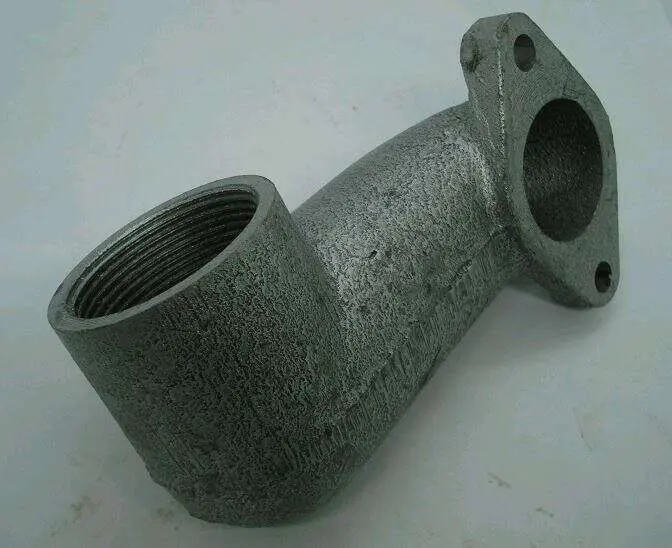

Конструкция включает изогнутый корпус, монтажный фланец с двумя крепежными отверстиями и резьбовое соединение на противоположном конце. Фланцевая сторона прилегает к ответной плоскости двигателя, а внутренняя резьба служит для присоединения совместимой части глушителя. Такое исполнение требует точного совпадения не только модели двигателя, но и геометрии обоих соединений.

Что проверить перед выбором

Обозначение ZS/ZH 1100 определяет семейство совместимых двигателей, однако внутри этого семейства встречаются колена разных исполнений. В продаже представлены версии TD, AMG, AMG-2, AMG-3, YBX и другие варианты, поэтому одного совпадения цифр 1100 недостаточно. Для этой позиции обязательным критерием является исполнение TD.

• Модель двигателя: ZS1100 либо ZH1100.
• Исполнение: TD; вариант следует сопоставить с ранее установленной деталью.
• Сторона двигателя: проверьте форму фланца, расстояние между двумя крепежными отверстиями и диаметр проходного отверстия.
• Сторона глушителя: сравните диаметр, шаг и направление резьбы с сопрягаемой деталью.
• Геометрия: сопоставьте направление изгиба, длину участков и положение резьбового выхода после установки.
• Свободное пространство: убедитесь, что колено не будет упираться в корпусные детали, тяги и другое навесное оборудование.

Наиболее надежный способ подбора — снять старое колено и сравнить его с новой деталью по всем точкам присоединения. Совпадение названия двигателя не компенсирует различия фланца, резьбы или угла изгиба. Если прежняя деталь отсутствует, размеры и расположение соединений необходимо проверять непосредственно на двигателе и глушителе.

Когда требуется замена

Колено работает в зоне горячих выхлопных газов и испытывает нагрев, вибрацию и нагрузку от присоединенной части глушителя. Поводом для проверки становятся трещина корпуса, прогар, повреждение резьбы, деформация фланца, ослабление соединения или следы прорыва газов возле стыков. Поврежденную деталь не следует компенсировать перекосом крепежа: неправильное положение может мешать плотному прилеганию и создавать лишнюю нагрузку на соединения.

Рекомендации по установке

Перед монтажом очистите сопрягаемые поверхности и резьбу от нагара, коррозии и остатков старых уплотнений. Сначала примерьте колено без окончательной затяжки: фланец должен прилегать без перекоса, отверстия — совмещаться свободно, а резьбовая сторона — располагаться по направлению глушителя. Не подтягивайте деталь крепежом, если фланец занимает неправильное положение или отверстия не совпадают.

После присоединения проверьте, что колено не касается соседних частей техники и не передает на них нагрузку. Крепеж затягивают равномерно с учетом требований производителя двигателя. После первого запуска контролируют оба стыка: возле них не должно быть признаков прорыва выхлопных газов, дребезга или ослабления. Правильно подобранное колено TD восстанавливает штатную конфигурацию выпускной системы ZS/ZH 1100 и подходит для ремонта изношенного либо поврежденного соединения.
