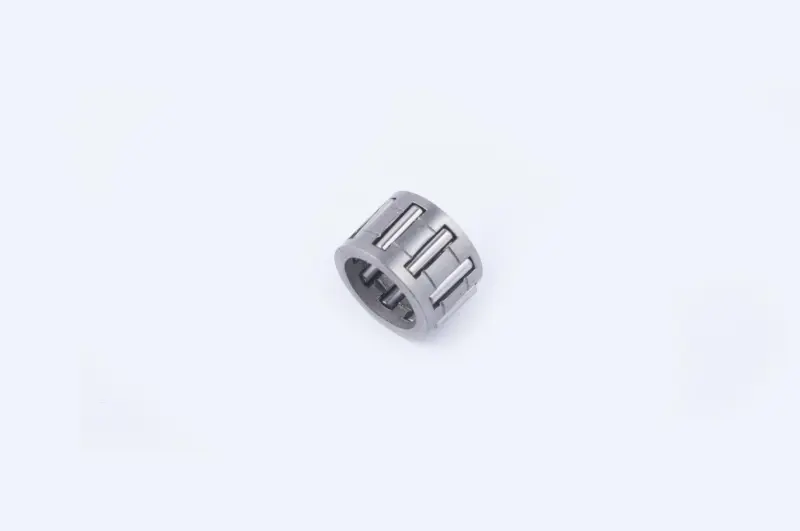

Игольчатый сепаратор верхней головки шатуна Husqvarna 137/142 WOODMAN mod.A

Игольчатый сепаратор шатуна для Husqvarna 137/142

WOODMAN mod.A предназначен для установки в верхнюю головку шатуна бензопил Husqvarna 137 и 142. Деталь размещается в соединении шатуна с поршневым пальцем и обеспечивает подвижное сопряжение поршня с кривошипно-шатунным механизмом. Игольчатые ролики распределяют нагрузку по поверхности пальца, а удерживающая обойма сохраняет их правильное взаимное положение во время движения поршня.

Сепаратор относится к деталям поршневой группы, а не к подшипнику барабана сцепления или ведущей звездочки. Это различие необходимо учитывать при заказе: внешне игольчатые подшипники бензопил могут иметь сходную цилиндрическую форму, однако работают в разных местах и не являются взаимозаменяемыми. Эта модификация подбирается именно для верхней головки шатуна и заявлена для моделей Husqvarna 137/142.

Когда требуется замена

Состояние сепаратора проверяют при разборке поршневой группы, замене поршня, поршневого пальца либо ремонте коленчатого вала. Основанием для замены служат поврежденная обойма, отсутствующие или деформированные ролики, следы перегрева, задиры и заметная выработка контактных поверхностей. Повторно устанавливать деталь с такими дефектами не следует: нарушенное положение роликов мешает нормальному движению соединения и способно повредить палец, поршень или верхнюю головку шатуна.

Что проверить перед покупкой

• Модель бензопилы: назначение товара ограничено Husqvarna 137 и Husqvarna 142.
• Исполнение детали: обозначение mod.A нужно сопоставить с вариантом поршневой группы, установленным на конкретной пиле.
• Место установки: требуется сепаратор поршневого пальца в верхней головке шатуна, а не игольчатый подшипник сцепления.
• Посадочные параметры: сравните внутренний и наружный диаметры, ширину обоймы и размер роликов со снятой исправной по геометрии деталью.
• Сопряженные детали: проверьте поршневой палец, отверстия в поршне и головку шатуна на задиры, овальность, перегрев и чрезмерный люфт.

Совпадения только по названию модели недостаточно, если двигатель ранее ремонтировался или в него установили поршень, палец либо коленвал другого исполнения. Новый сепаратор должен свободно размещаться в посадочном месте без перекоса, а поршневой палец — проходить через ролики с нормальной посадкой, без закусывания и ненормального радиального люфта. Подгонка обоймы, стачивание роликов и принудительная запрессовка недопустимы.

Установка при ремонте двигателя

Монтаж выполняют после очистки посадочного места и проверки всех сопряженных поверхностей. Перед сборкой игольчатый сепаратор смазывают согласно процедуре ремонта двигателя, затем устанавливают в верхнюю головку шатуна и вводят поршневой палец без ударов по роликам и обойме. Стопорные кольца пальца должны быть правильно размещены в своих канавках. До окончательной сборки следует убедиться, что поршень перемещается относительно шатуна плавно, сепаратор не зажат и ни один ролик не смещен.

WOODMAN mod.A подходит для планового восстановления поршневого соединения Husqvarna 137/142, когда требуется отдельно заменить игольчатый сепаратор. Точный подбор по исполнению и посадочным размерам особенно важен: небольшая деталь непосредственно участвует в движении поршня, поэтому ее устанавливают только вместе с исправным пальцем и деталями без критической выработки.
