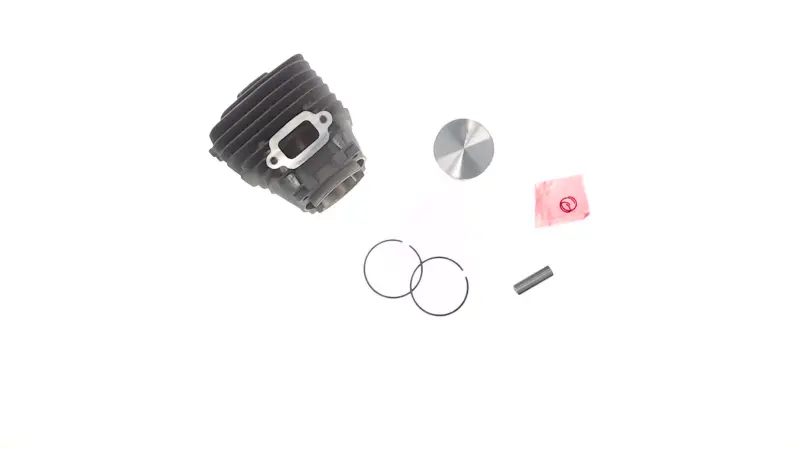

Цилиндро-поршневая группа WOODMAN mod.A для бензопилы STIHL MS 361, Ø47 мм, чёрная

ЦПГ WOODMAN mod.A для бензопилы STIHL MS 361

Комплект предназначен для ремонта двигателя бензопилы STIHL MS 361 с диаметром цилиндра 47 мм. Он объединяет основные сопряжённые детали цилиндро-поршневой группы: цилиндр с чёрной наружной поверхностью, поршень, два поршневых кольца и поршневой палец. Такой набор используют при восстановлении мотора после износа или повреждения цилиндра и поршня, когда замена одной детали не позволяет получить правильную рабочую пару.

Назначение цилиндро-поршневой группы

Модель MS 361 оснащена одноцилиндровым двухтактным двигателем. Во время его работы поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передаёт усилие через палец на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. Состояние этих поверхностей и канавок под кольца непосредственно связано с компрессией, запуском двигателя и его работой под нагрузкой.

ЦПГ заменяют при выраженных задирах, повреждении поверхности цилиндра, прогаре или деформации поршня, износе канавок и потере упругости колец. Поводом для разборки также могут быть заметное снижение компрессии, затруднённый запуск и падение тяги. Перед заказом желательно разобрать двигатель и оценить все сопряжённые детали: одинаковые внешние проявления могут возникать не только из-за износа поршневой группы.

Состав и основные параметры

• Назначение: ремонт цилиндро-поршневой группы бензопилы.
• Совместимая модель: STIHL MS 361.
• Диаметр цилиндра и поршня: 47 мм.
• Исполнение: WOODMAN mod.A.
• Цвет наружной поверхности цилиндра: чёрный.
• Основные детали набора: цилиндр, поршень, два поршневых кольца и поршневой палец.

Как проверить совместимость

Основные критерии подбора — точная модель бензопилы, диаметр 47 мм и конструктивное исполнение mod.A. Обозначения MS 361 и MS 360 относятся к разным моделям: близкое название не делает их поршневые группы взаимозаменяемыми. Перед покупкой сравните старый цилиндр с новым по расположению крепёжных отверстий, форме впускного и выпускного каналов, посадочным поверхностям и конфигурации внешних рёбер. Отдельно проверьте размеры поршневого пальца и колец по снятым деталям, если двигатель ранее ремонтировался или имеет неизвестную историю обслуживания.

Диаметр 47 мм соответствует штатному диаметру цилиндра MS 361, однако одного совпадения диаметра недостаточно. Важны ориентация каналов, крепление цилиндра и исполнение соединений с впуском и глушителем. Пометка mod.A также должна соответствовать требуемой версии детали. Такой порядок проверки помогает исключить заказ комплекта для похожей, но конструктивно отличающейся бензопилы.

Подготовка к установке

Монтаж ЦПГ выполняют на чистом разобранном двигателе. До сборки необходимо удалить загрязнения с посадочных плоскостей и осмотреть картер, шатун, игольчатый подшипник, коленчатый вал и его подшипники. Люфт, перекос или следы перегрева в этих местах способны быстро повредить новые поверхности. Следует также установить причину прежнего износа: проверить герметичность двигателя, состояние впуска, подачу топлива и отсутствие перегрева. Простая установка новых деталей без устранения причины задиров может привести к повторной неисправности.

Кольца устанавливают в соответствующие канавки поршня без чрезмерного растягивания, а их положение согласуют с фиксаторами в канавках. Поршень необходимо ориентировать по каналам цилиндра в соответствии с конструкцией двигателя. При сборке используют предусмотренные для этой модели уплотнения и соблюдают порядок затяжки крепежа из сервисной документации. После ремонта проверяют свободное перемещение кривошипно-шатунного механизма и правильность всех соединений до первого запуска. ЦПГ WOODMAN mod.A подходит для планового восстановления STIHL MS 361 при подтверждённом диаметре 47 мм и совпадении версии конструкции.
