ЦПГ WOODMAN mod.A для бензопилы Oleo-Mac 952, Ø45 мм

Цилиндро-поршневая группа WOODMAN для Oleo-Mac 952

ЦПГ WOODMAN mod.A предназначена для ремонта бензопилы Oleo-Mac 952. Номинальный диаметр цилиндра и поршня составляет 45 мм. Комплект используют при восстановлении двигателя после износа или повреждения деталей, которые формируют камеру сгорания, обеспечивают сжатие топливовоздушной смеси и воспринимают давление газов во время работы мотора.

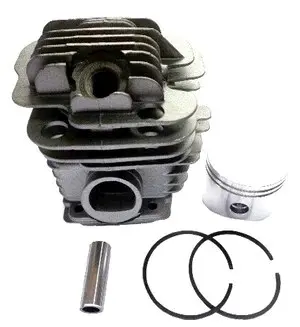

В состав представленного набора входят цилиндр с наружными ребрами охлаждения, поршень, два поршневых кольца и палец. Два кольца соответствуют конструкции поршня двигателя Oleo-Mac 952. Совместная замена цилиндра и поршня позволяет установить согласованные по номинальному диаметру детали вместо сочетания нового компонента с уже изношенной сопрягаемой поверхностью.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой группы необходима при заметном снижении компрессии, затрудненном запуске, потере тяги или появлении механических повреждений внутри цилиндра. Основанием для ремонта также служат задиры на зеркале цилиндра и юбке поршня, повреждение днища, износ кольцевых канавок, поломка либо залегание колец. Окончательное решение о замене принимают после разборки двигателя и осмотра деталей, поскольку похожие симптомы могут быть связаны и с другими системами бензопилы.

Что проверить при подборе

• Модель техники: комплект рассчитан на бензопилу Oleo-Mac 952.
• Диаметр: номинальный размер цилиндра и поршня — 45 мм.
• Исполнение: товар имеет обозначение WOODMAN mod.A; перед монтажом следует сопоставить форму цилиндра, расположение каналов, крепежных отверстий и посадочных мест со снятой деталью.
• Сопрягаемые детали: необходимо проверить соответствие поршневого пальца, колец, крепления цилиндра, впускного и выпускного соединений конкретной версии пилы.

Название модели и один диаметр не заменяют полного сравнения. У ранее ремонтировавшейся бензопилы могли быть установлены детали другой версии, поэтому старую ЦПГ желательно сохранить до завершения подбора. Особенно внимательно сравнивают основание цилиндра, ориентацию впускного и выпускного окон, декомпрессионное отверстие и конфигурацию наружных элементов.

Подготовка и установка

Перед сборкой очищают картер и привалочные поверхности от нагара, абразивных частиц и остатков старого уплотнения. Одновременно проверяют состояние коленчатого вала, шатунного подшипника, уплотнений и элементов впуска: люфт, подсос воздуха или оставшиеся внутри частицы способны быстро повредить новую поршневую пару. Все каналы цилиндра должны оставаться чистыми и свободными.

Поршневые кольца устанавливают в соответствующие канавки без чрезмерного растяжения, совмещая их замки с предусмотренными фиксаторами. Поршень ориентируют относительно впускного и выпускного окон так же, как штатную деталь. При заведении поршня в цилиндр кольца аккуратно сжимают, не допуская их перекоса и попадания края кольца в окно. Крепеж затягивают равномерно с соблюдением требований сервисной документации Oleo-Mac 952.

После сборки проверяют свободное перемещение поршня, герметичность соединений и правильность установки всех снятых деталей. Причину прежнего повреждения также необходимо устранить до запуска: установка новой ЦПГ без проверки герметичности впуска, смазки, настройки питания и чистоты системы охлаждения может привести к повторному перегреву или задирам. Комплект подходит для полноценного ремонта поршневой части двигателя, когда подтверждены модель Oleo-Mac 952, диаметр 45 мм и соответствие исполнения mod.A.
