Цилиндро-поршневая группа WOODMAN mod.A для Husqvarna 575, Ø51 мм

ЦПГ WOODMAN mod.A для бензопилы Husqvarna 575

Цилиндро-поршневая группа предназначена для ремонта двигателя бензопилы Husqvarna 575. Комплект с номинальным диаметром 51 мм используют при износе или повреждении штатного цилиндра и поршня, когда двигатель теряет компрессию, хуже запускается, не развивает обычную тягу либо издает посторонние механические звуки. Замена связанных деталей одним набором позволяет восстановить их правильную совместную работу без подбора поршня и колец по отдельности.

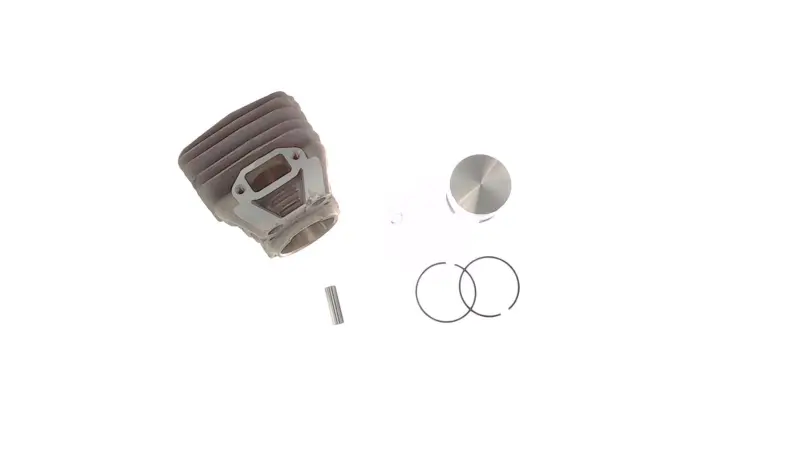

В комплект входят цилиндр, поршень, два поршневых кольца, поршневой палец и стопорные кольца. Цилиндр формирует рабочую полость двигателя, поршень воспринимает давление газов и передает усилие через палец, а кольца уплотняют зазор между поршнем и стенкой цилиндра. Стопорные кольца фиксируют палец от осевого смещения. Согласованная работа этих деталей необходима для образования компрессии и нормального протекания рабочего цикла двухтактного двигателя.

Что учитывать при подборе

• Модель техники: комплект заявлен для бензопилы Husqvarna 575. Совпадение только торговой марки недостаточно — номер модели должен соответствовать.
• Диаметр: основной размер этой модификации составляет 51 мм. Перед заказом необходимо сопоставить его с параметрами установленной ЦПГ.
• Исполнение: товар имеет обозначение WOODMAN mod.A. При наличии нескольких вариантов для одной бензопилы нужно сравнить форму цилиндра, расположение впускного и выпускного окон, крепежные точки и наружные элементы со снятой деталью.
• Состав набора: цилиндр, поршень, два кольца, палец и его фиксаторы позволяют заменить основные сопряженные детали поршневой группы в рамках одного ремонта.

Когда требуется замена

Основанием для дефектовки ЦПГ служат задиры на зеркале цилиндра или юбке поршня, повреждение днища, износ канавок и колец, снижение компрессии, затрудненный запуск и заметная потеря мощности. Такие симптомы могут иметь и другие причины, поэтому перед разборкой полезно проверить состояние топливной системы, подачу смазочной смеси, герметичность двигателя и отсутствие перегрева. Устранение первопричины защищает установленный комплект от повторного повреждения.

Рекомендации по установке

Монтаж ЦПГ требует разборки двигателя и аккуратной работы с деталями, влияющими на компрессию. Перед сборкой очищают посадочные поверхности и внутреннюю полость от абразивных частиц и остатков поврежденных деталей. Кольца устанавливают в соответствующие канавки поршня, не допуская чрезмерного изгиба, а стопорные кольца полностью размещают в посадочных пазах. Поршень ориентируют относительно окон цилиндра так же, как предусмотрено конструкцией двигателя. Крепеж затягивают равномерно по требованиям сервисной документации Husqvarna 575.

После сборки следует убедиться, что механизм перемещается плавно, кольца не зажаты, палец надежно зафиксирован, а соединения двигателя собраны герметично. Если нет опыта ремонта двухтактных моторов, установку разумно поручить профильному мастеру: ошибки в ориентации поршня, посадке колец или фиксации пальца способны привести к повреждению нового цилиндра. Эта ЦПГ подходит для планового восстановления Husqvarna 575 при подтвержденном размере 51 мм и совпадении конструкции со штатной деталью.
