Поршень бензопилы Husqvarna 236/240 Ø39 мм WOODMAN mod.A

Поршень WOODMAN mod.A для Husqvarna 236/240

Поршень диаметром 39,00 мм предназначен для ремонта цилиндро-поршневой группы бензопил Husqvarna 236 и 240. Деталь перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает создаваемое при сгорании усилие на шатун через поршневой палец. Исправное состояние поршня, кольца и цилиндра необходимо для поддержания компрессии, уверенного запуска двигателя и стабильной тяги пилы под нагрузкой.

Модель WOODMAN mod.A подбирают не только по названию бензопилы, но и по параметрам установленной цилиндро-поршневой группы. Основные ориентиры для этой позиции — совместимость с Husqvarna 236/240, диаметр 39,00 мм и исполнение mod.A. Особенно внимательно проверять конфигурацию нужно после предыдущего ремонта: в двигателе мог быть установлен цилиндр или поршень другой версии.

Назначение и конструкция

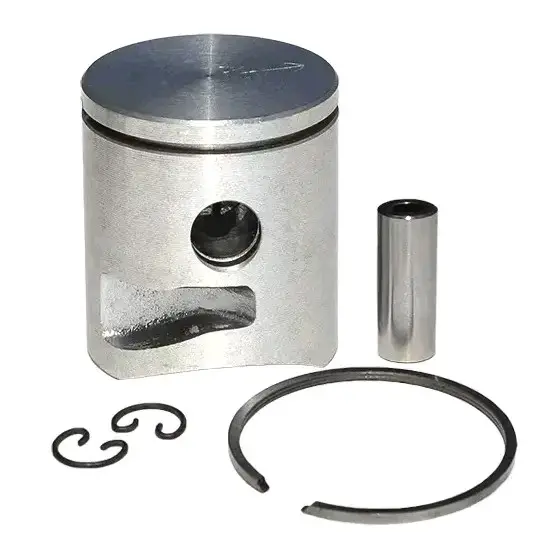

Конструкция поршня предусматривает канавку под одно компрессионное кольцо, поперечное отверстие под палец и фигурный вырез в нижней части юбки. Компрессионное кольцо уплотняет зазор между поршнем и стенкой цилиндра. Палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения. Правильное взаимное положение этих деталей необходимо для свободного движения поршня и нормальной работы двухтактного двигателя.

Поршень заменяют при задирах на юбке, повреждении днища, износе канавки под кольцо, нарушении посадки пальца и других дефектах, влияющих на герметичность цилиндра. Поводом для диагностики поршневой группы также служат снижение компрессии, затрудненный запуск и потеря тяги. Эти симптомы могут иметь разные причины, поэтому перед ремонтом проверяют не только поршень, но и цилиндр, кольцо, палец, шатун и подшипник верхней головки шатуна.

Как проверить совместимость

• Модель бензопилы: деталь рассчитана на Husqvarna 236 и Husqvarna 240 с соответствующим исполнением цилиндра.
• Диаметр: заявленный размер поршня составляет 39,00 мм и должен соответствовать цилиндру.
• Версия: обозначение mod.A следует сопоставить с конфигурацией демонтированной детали.
• Геометрия: сравнивают форму и высоту поршня, профиль юбки, расположение выреза, канавки и отверстия под палец.
• Состояние цилиндра: рабочая поверхность не должна иметь повреждений, которые помешают нормальной посадке и движению нового поршня.

Одного совпадения диаметра недостаточно. Различия в высоте, положении пальца или форме юбки могут сделать поршень неподходящим даже для двигателя той же серии. Надежнее всего сопоставить новую и снятую детали по всем доступным признакам, а также учитывать обозначение версии цилиндро-поршневой группы.

Рекомендации по установке

Перед сборкой цилиндр и картер очищают от нагара, абразивных частиц и остатков поврежденных деталей. Проверяют зеркало цилиндра, свободу движения шатуна и состояние сопряженных компонентов. Глубокие продольные риски, нарушение геометрии или выраженный износ цилиндра нельзя устранить одной заменой поршня: в такой ситуации требуется совместный подбор исправных деталей цилиндро-поршневой группы.

Поршень устанавливают в предусмотренной производителем ориентации. Компрессионное кольцо размещают с учетом положения его замка, палец фиксируют стопорными кольцами в посадочных канавках. После сборки проверяют плавность перемещения механизма вручную и отсутствие заеданий. Если прежний поршень пострадал от перегрева, недостаточного смазывания, подсоса воздуха или попадания загрязнений, причину неисправности устраняют до запуска двигателя.

WOODMAN mod.A Ø39,00 мм подходит для восстановления бензопил Husqvarna 236/240 при полном совпадении версии и геометрии. Точная проверка цилиндра и сравнение со снятым поршнем помогают избежать несовместимости и вернуть двигателю необходимую компрессию после квалифицированного ремонта.
