Прокладка цилиндра Suzuki AD50 Ø41 мм CJl

Прокладка цилиндра Suzuki AD50 Ø41 мм CJl

Прокладка предназначена для установки в месте соединения цилиндра с картером двигателя скутера Suzuki AD50. Ее задача — уплотнить сопрягаемые поверхности после сборки и помочь сохранить герметичность стыка во время работы двигателя. Размерное обозначение позиции — Ø41 мм, вариант исполнения указан как CJl. Деталь подходит для обслуживания штатного цилиндрового узла соответствующей конфигурации, а также для сборки после ремонта или замены его компонентов.

Назначение и конструкция

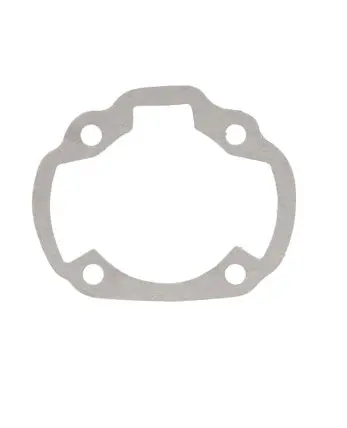

Это плоская фигурная прокладка с крупным центральным проемом под цилиндр и четырьмя отверстиями для крепежа. Контур детали повторяет форму посадочной плоскости, поэтому при подборе имеют значение не только заявленные Ø41 мм и модель Suzuki AD50, но и расположение отверстий, внешние выступы, вырезы и общая геометрия. Правильное совпадение контура позволяет уложить прокладку без перекоса и не перекрыть предусмотренные конструкцией зоны сопряжения.

Прокладку применяют при снятии цилиндра, ремонте цилиндро-поршневой группы или повторной сборке двигателя. Поводом для замены могут быть повреждение старой детали во время разборки, разрыв, смятие, нарушение прилегания либо следы утечки в районе основания цилиндра. Установка новой прокладки помогает восстановить плотный стык между деталями. Она не устраняет дефекты посадочных плоскостей, поэтому перед сборкой необходимо проверить их состояние.

Что проверить перед выбором

• Модель скутера: позиция заявлена для Suzuki AD50; обозначение модели следует проверять без расширения совместимости на другие Suzuki только по внешнему сходству.
• Размер: требуемое исполнение должно соответствовать обозначению Ø41 мм.
• Тип детали: это отдельная прокладка цилиндра, а не набор прокладок двигателя или цилиндро-поршневой группы.
• Форма: сравните крупный центральный проем, четыре крепежных отверстия, верхний вырез и боковой контур со снятой деталью и посадочной плоскостью.
• Вариант исполнения: для этой позиции используется обозначение CJl; при наличии нескольких вариантов для AD50 необходимо выбирать конфигурацию с полностью совпадающей геометрией.

Рекомендации по установке

Перед монтажом остатки прежней прокладки и загрязнения удаляют с обеих сопрягаемых поверхностей. Плоскости осматривают на предмет задиров, вмятин и деформации: неровное основание не позволит получить качественное уплотнение даже при правильной новой детали. Прокладку размещают без складок и перекоса, совмещая центральный проем и все крепежные отверстия. После этого цилиндр устанавливают аккуратно, не сдвигая прокладку относительно посадочного места.

Порядок сборки, применение дополнительных составов и усилие затяжки крепежа определяются руководством по ремонту конкретной версии Suzuki AD50. Не следует назначать момент затяжки по универсальному совету: он зависит от конструкции двигателя и крепежа. Затяжка должна выполняться равномерно в установленной производителем последовательности, чтобы не деформировать сопрягаемые детали и не нарушить прилегание прокладки.

Эта прокладка подойдет для ремонта Suzuki AD50 с цилиндром соответствующего размера и совпадающей посадочной геометрией. Для уверенного выбора достаточно сопоставить модель, Ø41 мм, назначение детали и форму всех проемов. Такой подход особенно важен, если двигатель ранее ремонтировался и на скутере могла быть установлена цилиндро-поршневая группа другой конфигурации.
