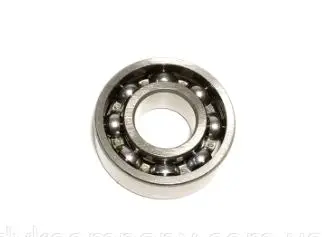

Подшипник коленвала бензопилы Goodluck GL4500/5200 WOODMAN (mod.A)

Подшипник коленвала для Goodluck GL4500/5200

Подшипник WOODMAN (mod.A) предназначен для установки в опору коленчатого вала бензопил Goodluck GL4500 и GL5200. Он поддерживает коленвал в картере, воспринимает возникающую при работе радиальную нагрузку и обеспечивает его вращение относительно неподвижного корпуса двигателя. Состояние этой детали непосредственно влияет на люфт вала, уровень вибрации и стабильность сопряжения коленвала с посадочными местами и сальниками.

Конструкция представляет собой открытый шариковый подшипник с внутренним и наружным кольцами, сепаратором и одним рядом шариков. Открытое исполнение необходимо учитывать при сборке двигателя: рабочие поверхности нельзя загрязнять пылью, абразивными частицами, металлической стружкой или остатками старых отложений. Даже небольшое загрязнение дорожек качения способно ухудшить плавность хода и сократить срок службы установленной детали.

Когда требуется проверка подшипника

Поводом для разборки и диагностики служат заметный радиальный люфт коленвала, посторонний гул или шелест со стороны картера, тугое либо неравномерное вращение, усиление вибрации и следы перегрева. Такие признаки нельзя оценивать изолированно: похожее поведение двигателя возможно при повреждении коленвала, посадок картера, сальников или других сопряженных деталей. После демонтажа подшипник проверяют на заедание, шероховатый ход, люфт и повреждения колец, а одновременно осматривают вал и обе посадочные поверхности.

Как правильно подобрать деталь

Основной ориентир применяемости — бензопилы Goodluck серий GL4500 и GL5200, а также исполнение WOODMAN mod.A. Перед заказом следует сопоставить модификацию двигателя и параметры снятого подшипника. У моделей одной серии могут встречаться различия по партиям и исполнению, поэтому одного общего обозначения пилы недостаточно для окончательного выбора.

• Посадочные размеры: сравните внутренний диаметр, наружный диаметр и ширину со снятой деталью.
• Конструкция: проверьте открытое исполнение, расположение колец и общую форму подшипника.
• Модификация: учитывайте обозначение mod.A и конфигурацию конкретного двигателя GL4500 или GL5200.
• Сопряженные детали: до сборки оцените состояние шеек коленвала, посадок картера и сальников; новый подшипник не устранит износ этих поверхностей.

Установка и контроль после ремонта

Монтаж выполняют на чистом разобранном двигателе подходящим инструментом. Посадочные места очищают и проверяют на задиры, овальность, ослабленную посадку и прочие повреждения. Усилие при запрессовке прикладывают к тому кольцу, которое устанавливается с натягом: передавать нагрузку через шарики и дорожки качения нельзя. Прямые удары молотком по кольцам также недопустимы, поскольку они могут оставить скрытые повреждения еще до первого запуска.

Подшипник устанавливают без перекоса и доводят до предусмотренного конструкцией положения. Коленвал после сборки должен вращаться свободно и равномерно, без подклинивания и ощутимого поперечного люфта. До окончательной сборки также проверяют правильность размещения сальников и отсутствие загрязнений внутри картера. Если посадка в корпусе ослаблена, шейка вала повреждена или коленвал деформирован, требуется устранить причину неисправности, а не ограничиваться установкой новой детали.

Эта позиция подходит для ремонта опоры коленвала бензопил Goodluck GL4500/5200 при подтвержденном соответствии исполнения mod.A. Тщательная сверка снятого подшипника, аккуратная запрессовка и контроль сопряженных поверхностей помогают восстановить ровное вращение коленвала и избежать повторной разборки двигателя из-за ошибочного подбора или повреждения при монтаже.
