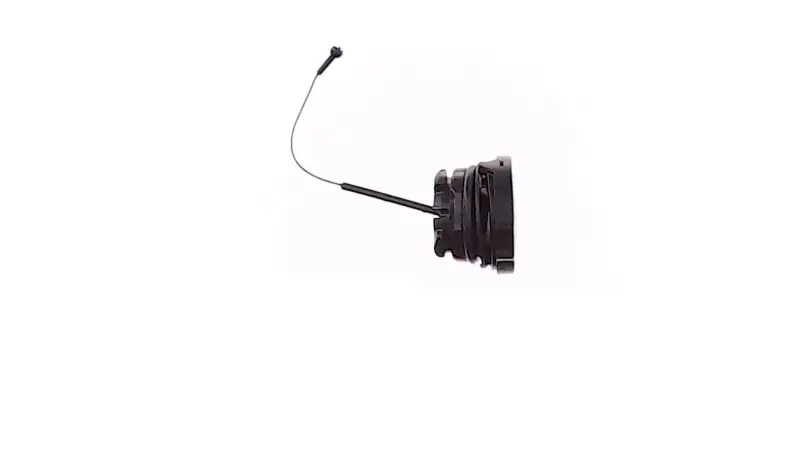

Крышка топливного и масляного бака бензопил STIHL MS WOODMAN mod.A

Крышка бака бензопил STIHL MS WOODMAN mod.A

Деталь предназначена для закрывания заправочной горловины бензопилы и применяется в разных моделях как крышка топливного либо масляного бака. Она удерживает бензиновую смесь или цепное масло внутри емкости, закрывает горловину от опилок и пыли и обеспечивает удобный доступ к баку при заправке. Модификация оснащена откидной ручкой для поворота крышки и гибким удерживающим поводком, который остается связанным с пилой после открывания.

Назначение и совместимость

Для топливного бака крышка заявлена для бензопил STIHL MS 181, MS 211, MS 210, MS 230, MS 250, MS 260 и MS 880. В качестве крышки масляного бака она применяется на STIHL MS 270, MS 280, MS 290, MS 440 и MS 880. Различие по назначению существенно: одинаковая внешняя форма еще не означает, что одна и та же крышка подходит к обеим горловинам конкретной пилы. Перед заказом необходимо определить, для какого бака нужна деталь, и сопоставить модель инструмента с соответствующей частью списка.

• Топливный бак: MS 181, MS 211, MS 210, MS 230, MS 250, MS 260, MS 880.
• Масляный бак: MS 270, MS 280, MS 290, MS 440, MS 880.
• Исполнение: WOODMAN mod.A.
• Конструкция: поворотная крышка с откидной ручкой и удерживающим поводком.

Как правильно подобрать крышку

При подборе сначала проверьте полное обозначение бензопилы, а затем снимите старую крышку и сравните посадочную часть. Значение имеют диаметр горловины, профиль фиксирующих выступов, глубина посадки, форма уплотнения и положение места крепления поводка. Особенно внимательно следует выбирать деталь для моделей, у которых крышки топливного и масляного баков отличаются. Если старая крышка утрачена, посадочные параметры лучше сопоставить с исправной пилой той же модели и исполнения.

• Уточните, закрывается топливная или масляная горловина.
• Сверьте модель пилы без сокращений и проверьте ее конструктивное исполнение.
• Сопоставьте поворотный механизм новой и снятой крышки: выступы должны входить в горловину без перекоса.
• Проверьте форму и расположение уплотнения; оно должно равномерно прилегать по окружности.
• Убедитесь, что поводок можно закрепить в штатной точке и что он не мешает полному закрыванию.

Установка и проверка после замены

Перед монтажом очистите горловину и прилегающую поверхность от опилок, налипшей грязи и остатков жидкости. Установите крышку ровно, без бокового давления, совместите ее фиксирующую часть с горловиной и поверните до штатного закрытого положения. Откидная ручка должна полностью сложиться, а крышка — сидеть без заметного люфта. Не применяйте чрезмерное усилие: тугой ход или невозможность довернуть деталь обычно указывают на перекос либо несовпадение посадочного профиля.

После установки осмотрите место соединения по всей окружности. Следы топлива или масла, стойкий запах бензиновой смеси, загрязнение вокруг горловины и самопроизвольное ослабление крышки требуют повторной проверки посадки и уплотнения. Крышку меняют также при повреждении фиксирующих выступов, трещинах корпуса, неисправности откидной ручки или разрыве удерживающего поводка.

WOODMAN mod.A подходит для ремонта перечисленных бензопил, когда требуется восстановить нормальное закрывание бака и сохранить удобство регулярной заправки. Точный выбор по типу бака, модели и форме посадочной части помогает установить деталь без переделок и избежать ошибочной покупки внешне похожей крышки.
