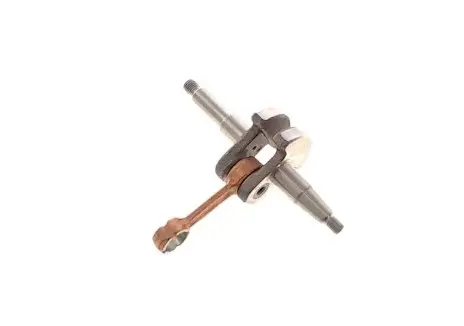

Коленвал бензопилы ДАНИЛО-43 FORESTER (mod.A)

Коленвал бензопилы ДАНИЛО-43 FORESTER (mod.A)

Деталь предназначена для ремонта двигателя бензопилы ДАНИЛО-43 в исполнении mod.A. Коленвал принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент дальше на привод пилы. От состояния этой детали зависят плавность вращения, отсутствие постороннего стука и стабильная работа двигателя под нагрузкой.

Конструкция включает две щеки, шатун и выходные участки вала с посадочными поверхностями. Такое исполнение образует единый кривошипно-шатунный механизм: шатун соединяется с поршнем, а вал вращается в опорах картера. При исправных посадках и правильной сборке коленвал движется без заметного радиального люфта, перекоса и задевания соседних деталей.

Когда требуется замена

Проверка коленвала необходима при выраженной вибрации, металлическом стуке внутри двигателя, люфте шатуна, повреждении посадочных участков или обнаруженном биении. Похожие симптомы могут возникать и из-за изношенных подшипников, поршневой группы либо других деталей двигателя, поэтому перед ремонтом узел желательно разобрать и провести дефектовку. Замена только коленвала без проверки сопряженных деталей не всегда устраняет причину неисправности.

Что проверить при подборе

• Модель бензопилы: позиция рассчитана на ДАНИЛО-43; совпадение только рабочего объема или внешнего вида пилы не подтверждает совместимость.
• Исполнение детали: выбирать нужно именно вариант mod.A, поскольку в продаже также встречается отдельная модификация mod.B.
• Геометрия: сравните старый и новый коленвалы по общей форме, расположению щек, длине и конфигурации обоих концов вала.
• Посадочные места: до установки сопоставьте диаметры участков под подшипники и другие сопрягаемые детали, а также форму резьбовых и приводных окончаний.
• Шатун: проверьте его длину, ширину головок и посадку под поршневой палец относительно демонтированной детали.

Обозначение mod.A является обязательной частью подбора. Коленвалы разных версий одной бензопилы могут различаться посадками или геометрией, поэтому устанавливать деталь только на основании похожего внешнего вида нельзя. Если старый вал сильно поврежден и точное сравнение затруднено, параметры следует сверять по технической документации конкретной версии пилы.

Установка и контроль после ремонта

Монтаж выполняют после очистки картера и осмотра подшипников, сальников, поршня, пальца и сопрягаемых посадок. Подшипники должны садиться на предназначенные поверхности без перекоса, а половины картера — соединяться без принудительного стягивания деталей, которые установлены неправильно. Удары непосредственно по щекам, шатуну или концам вала способны вызвать деформацию и биение.

После сборки вал необходимо провернуть вручную: вращение должно быть свободным, без закусывания, неравномерного сопротивления и контакта щек с картером. Затем проверяют боковые люфты, герметичность двигателя и правильность установки остальных деталей привода. Первый запуск проводят только после полной сборки пилы и контрольного осмотра. Такой порядок помогает вовремя обнаружить перекос и не допустить повреждения новой детали.

FORESTER mod.A подходит для планового восстановления бензопилы ДАНИЛО-43 при подтвержденном износе штатного коленвала. Точный подбор по модели, версии и посадочным размерам особенно важен: даже небольшое несоответствие может помешать сборке или привести к неправильной работе двигателя.
