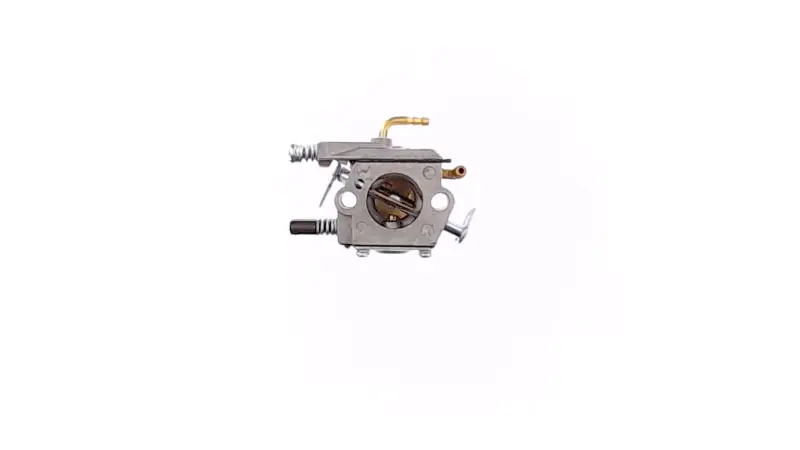

Карбюратор WOODMAN mod A для бензопил Goodluck GL4500/5200

Карбюратор WOODMAN mod A для Goodluck GL4500/5200

Карбюратор предназначен для ремонта бензопил Goodluck GL4500 и GL5200, в которых применяется исполнение WOODMAN mod A. Деталь устанавливается в топливной системе двигателя, смешивает поступающий воздух с топливом и изменяет количество смеси при перемещении дроссельной заслонки. От ее исправности зависят запуск двигателя, устойчивость холостого хода, реакция на нажатие курка газа и работа пилы под нагрузкой.

В конструкции предусмотрены проходной канал с заслонкой, рычаги управления, топливные штуцеры и регулировочные винты. Такая компоновка должна совпадать с ответными деталями конкретной бензопилы: впускным патрубком, корпусом воздушного фильтра, тягами газа и воздушной заслонки, топливным шлангом и креплением. Поэтому обозначение mod A необходимо учитывать вместе с моделями GL4500/5200, а не рассматривать как универсальную совместимость со всеми внешне похожими пилами.

Когда проверяют карбюратор

Поводом для диагностики могут быть затрудненный холодный или горячий запуск, неустойчивые обороты, остановка двигателя на холостом ходу, провал при открытии газа либо заметная потеря тяги во время распила. Эти признаки не всегда означают неисправность самого карбюратора: похожее поведение вызывают загрязненные воздушный и топливный фильтры, поврежденные шланги, неподходящая топливная смесь, проблемы со свечой или негерметичность впуска. Перед заменой стоит проверить топливную систему целиком, чтобы новая деталь устранила причину неполадки, а не только сопутствующий симптом.

Как подобрать подходящее исполнение

Сначала убедитесь, что бензопила относится к серии Goodluck GL4500 или GL5200 и для нее требуется вариант mod A. Затем снимите старый карбюратор и сопоставьте детали непосредственно между собой. Для уверенного подбора важны не только общая форма корпуса, но и все точки подключения и управления.

• Крепление: сравните расположение отверстий и посадку корпуса на впуске.
• Воздушный канал: проверьте форму, диаметр и ориентацию входной и выходной сторон относительно фильтра и патрубка.
• Органы управления: сопоставьте положение рычагов дроссельной и воздушной заслонок, а также направление движения тяг.
• Подключение топлива: проверьте количество, расположение и направление штуцеров, не ориентируясь только на название серии пилы.
• Регулировочная сторона: убедитесь, что доступ к винтам после установки соответствует корпусу бензопилы.
• Уплотнение: сравните контуры прилегающих прокладок и состояние впускного патрубка.

Размеры, расстояние между крепежными отверстиями и комплектация этой модификации не должны определяться по параметрам похожих карбюраторов 4500/5200. Если старую деталь невозможно использовать для сравнения, подбор выполняют по технической документации конкретной бензопилы и конфигурации ее тяг, шлангов и посадочных мест.

Установка и проверка после ремонта

Монтаж выполняют на остановленной и остывшей пиле в соответствии с руководством по обслуживанию модели. Перед сборкой очищают зону вокруг впуска, не допуская попадания опилок и грязи в канал двигателя. Топливный шланг осматривают на трещины и потерю эластичности, а прокладки — на разрывы, деформацию и следы подсоса воздуха. Поврежденные уплотнения используют не повторно: герметичность соединений напрямую влияет на состав смеси и стабильность оборотов.

Корпус устанавливают без перекоса, тяги подключают в том же положении, в котором они работали со старым карбюратором. До запуска проверяют свободное перемещение заслонок, возврат курка газа и надежность топливных соединений. После сборки контролируют отсутствие утечки, устойчивость холостого хода и реакцию двигателя на ускорение. Цепь на холостых оборотах не должна двигаться.

Регулировку проводят только с чистым воздушным фильтром и установленной крышкой фильтра. Произвольно переносить положение винтов со старого карбюратора или использовать настройки другой модели не следует: состав смеси зависит от двигателя и условий эксплуатации. Точную настройку выполняют по руководству бензопилы, а при отсутствии нужного опыта — с помощью специалиста и тахометра. Правильно подобранный и настроенный карбюратор возвращает двигателю предсказуемый запуск, ровный холостой ход и нормальный отклик при переходе к рабочим оборотам.
