Датчик Холла МТ, Днепр для МСЗ

Датчик Холла для микропроцессорного зажигания МТ, Днепр

Деталь предназначена для микропроцессорной системы зажигания мотоциклов семейства МТ и Днепр. Датчик взаимодействует с проходящим мимо него модулятором и формирует импульс, по которому электронный модуль определяет нужный момент искрообразования. Такое решение применяется без механического размыкания контактов: команда для системы создается при изменении магнитного поля в зоне чувствительной части датчика.

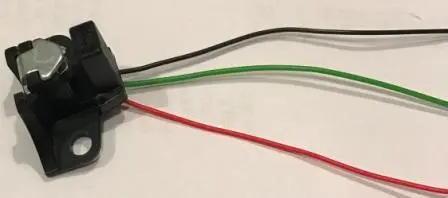

Эта позиция подходит для ремонта МСЗ, в которой предусмотрен датчик Холла соответствующего исполнения. Корпус имеет монтажную часть с отверстием, чувствительную зону и три проводных вывода красного, зеленого и черного цвета. Провода выведены непосредственно из корпуса, поэтому перед заказом необходимо сопоставить расположение датчика, форму крепления, длину выводов и способ соединения с установленной системой. Цвета проводов нельзя использовать как единственное основание для подключения: назначение каждого вывода следует определять по схеме конкретного электронного модуля.

Когда требуется проверка датчика

Поводом для диагностики могут быть отсутствие управляющих импульсов, периодические пропуски искры, внезапная остановка двигателя или нестабильная работа зажигания. Эти признаки не указывают исключительно на датчик Холла, поэтому до замены проверяют питание системы, соединения, целостность проводки, электронный модуль, катушку и высоковольтную часть. Сам датчик осматривают на предмет повреждения корпуса, надломленных выводов и ослабленного крепления. Такой порядок помогает не менять исправную деталь из-за неисправного разъема либо плохого контакта в проводке.

Что сопоставить перед покупкой

• Тип системы: позиция рассчитана на МСЗ мотоциклов МТ и Днепр; она не должна автоматически подбираться вместо оптического или электромагнитного датчика другой БСЗ.
• Исполнение корпуса: форма чувствительной части и положение монтажного отверстия должны соответствовать посадочному месту.
• Модулятор: его форма и траектория прохождения относительно датчика должны отвечать конструкции установленного комплекта зажигания.
• Подключение: нужно сверить количество выводов, схему электронного модуля и фактический способ соединения проводов.
• Монтажный зазор: расстояние между модулятором и датчиком устанавливают по инструкции именно к используемой МСЗ.

Рекомендации по установке

Перед монтажом питание мотоцикла отключают. Датчик закрепляют без перекоса, после чего проверяют, что модулятор свободно проходит возле чувствительной части и не касается корпуса на полном обороте. Зазор выставляют щупом по документации системы зажигания, а крепеж затягивают после окончательной регулировки положения. Провода прокладывают без натяжения, резких перегибов и контакта с подвижными либо сильно нагревающимися деталями.

После подключения вручную контролируют свободное вращение модулятора, затем проверяют наличие искрообразования и работу двигателя. Если МСЗ ранее переделывалась, установлены другой модулятор или нестандартный электронный блок, совместимость следует определять по схеме и геометрии всего комплекта. Датчик рассчитан именно на восстановление микропроцессорного зажигания МТ и Днепр, поэтому точное сопоставление версии системы важнее общего сходства корпуса.
