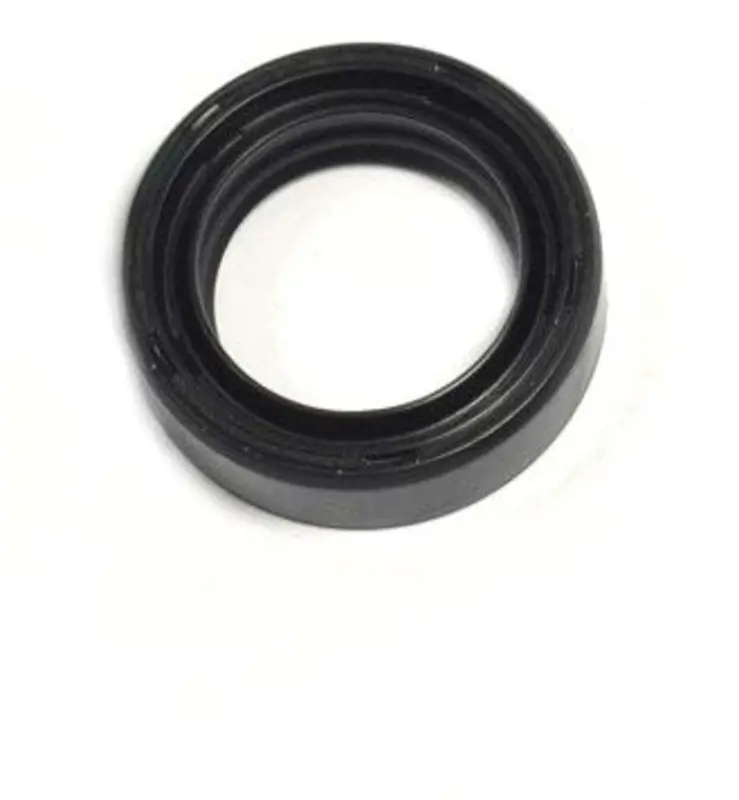

Сальник передней вилки Honda DIO 27×39×10,5 KOMATCU mod.A

Сальник передней вилки Honda DIO 27×39×10,5 KOMATCU mod.A

Сальник KOMATCU предназначен для обслуживания передней вилки скутеров Honda DIO, в которых применяется уплотнение номинального размера 27×39×10,5 мм. Деталь устанавливается между подвижной трубой пера и посадочным местом в корпусе вилки. Ее задача — удерживать вилочное масло внутри и препятствовать попаданию загрязнений в зону скольжения. Исполнение обозначено производителем как mod.A.

Исправное уплотнение помогает вилке сохранять предусмотренную работу при ходе подвески. Когда кромка сальника изношена, повреждена либо перестает плотно прилегать к поверхности трубы, на пере может появляться масляная пленка или заметная течь. Масло смешивается с дорожной пылью, загрязняет наружную поверхность и постепенно уходит из пера. Такие признаки служат основанием проверить не только сальник, но и состояние сопряженных деталей вилки.

Как подобрать сальник

Основной критерий выбора — размер 27×39×10,5 мм. Все три значения должны соответствовать установленной вилке: совпадения только по названию Honda DIO недостаточно, поскольку скутеры этого семейства выпускались в разных версиях и могли оснащаться отличающимися деталями подвески. Перед покупкой сопоставьте размер снятого уплотнения и размеры посадочных поверхностей. Дополнительно учитывайте обозначение mod.A, если для ремонтируемой вилки предлагается несколько вариантов исполнения.

• Назначение: уплотнение передней телескопической вилки скутера.
• Номинальный размер: 27×39×10,5 мм.
• Заявленная применяемость: Honda DIO при полном совпадении параметров вилки.
• Исполнение: mod.A.
• Производитель: KOMATCU.
• Цвет: черный.

Что проверить при разборке вилки

Замена сальника выполняется при разобранном пере. После снятия старой детали очистите посадочное место и осмотрите рабочую поверхность трубы. На ней не должно быть заусенцев, вмятин, очагов коррозии и глубоких рисок в зоне движения уплотняющей кромки. Дефекты трубы способны повредить новый сальник или снова вызвать утечку. Одновременно проверяют направляющие втулки, пыльник, фиксирующие детали и чистоту внутренних полостей — установка нового уплотнения не устраняет механический износ других частей вилки.

При монтаже уплотняющую кромку следует защитить от резьбы, острых граней и канавок на трубе. Сальник запрессовывают ровно, без перекоса, с помощью подходящей оправки, воздействующей на край детали, а не на рабочую кромку. Положение уплотнения, порядок установки шайбы, стопорного кольца и пыльника сверяют с устройством конкретного пера. Для сборки применяют вилочное масло требуемого для данной версии типа и объема; эти параметры определяются техническими данными обслуживаемой вилки, а не размером сальника.

Когда стоит планировать замену

Проверка необходима при появлении следов масла на трубе, мокрого загрязненного кольца возле пыльника или повторяющихся потеков после очистки пера. Перед разборкой полезно убедиться, что следы действительно выходят из зоны уплотнения, а не попали на вилку при обслуживании. Если ремонт проводится после длительной эксплуатации, следует осмотреть оба пера: состояние второго сальника и необходимость его замены определяют отдельно.

Эта позиция подходит для ремонта только при совпадении размера 27×39×10,5 мм, конструкции посадочного места и исполнения mod.A. Такой порядок подбора позволяет избежать ситуации, когда деталь формально указана для Honda DIO, но не соответствует вилке конкретной модификации скутера.
