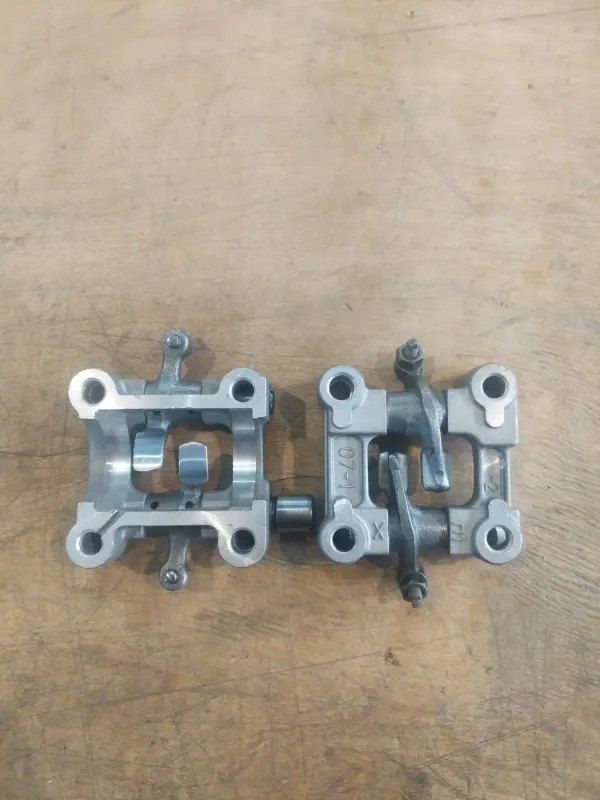

Постель распредвала с коромыслами 4T GY6 50 KOMATCU mod.A

Постель распредвала с коромыслами для двигателя GY6 50

Комплект KOMATCU mod.A предназначен для ремонта газораспределительного механизма четырехтактных скутерных двигателей GY6 объемом 50 см³. Постель устанавливается в верхней части головки цилиндра, служит опорой для распредвала и удерживает коромысла впускного и выпускного клапанов. Кулачки распредвала воздействуют на коромысла, а те передают движение клапанам в соответствии с фазами работы двигателя.

Позиция подходит для двигателей семейства 139QMA/1P39QMA и 139QMB/1P39QMB. Комплектная конструкция с двумя коромыслами удобна при ремонте, когда изношены не только опорные поверхности постели, но и детали привода клапанов. Коромысла уже относятся к одной сборочной группе с держателем, поэтому покупателю не требуется отдельно подбирать их тип для этой постели. Распредвал, головка цилиндра, крепеж и остальные детали ГРМ подбираются с учетом конкретной конфигурации двигателя.

Когда требуется замена

Постель и коромысла проверяют при разборке головки цилиндра, появлении заметного износа контактных поверхностей, повреждении посадочного места распредвала, увеличенном люфте коромысел или дефектах их осей. Сервисные руководства предписывают осматривать держатель распредвала, коромысла, оси и поверхность установки подшипника распредвала. Если на сопряженных деталях обнаружены следы выработки или повреждения, необходимо оценивать состояние всей пары, поскольку установка новой детали рядом с сильно изношенным распредвалом не устраняет причину неисправности.

Что проверить перед выбором

• Тип двигателя: четырехтактный GY6 50; подтвержденная совместимость относится к обозначениям 139QMA, 1P39QMA, 139QMB и 1P39QMB.
• Исполнение: mod.A. У двигателей одного семейства встречаются различные версии деталей головки цилиндра, поэтому обозначение исполнения нужно учитывать вместе с формой снятой постели.
• Геометрия: сравните расположение крепежных отверстий, опор распредвала, осей коромысел и регулировочных винтов с демонтированной сборкой.
• Сопряженные детали: проверьте распредвал, клапаны, цепь ГРМ, звездочку и посадочные поверхности головки. Их состояние влияет на результат ремонта.

Установка и регулировка

Монтаж выполняют при выставленном положении газораспределительного механизма по меткам конкретного двигателя. Впускное и выпускное коромысла должны занять предусмотренные места, оси устанавливаются в правильной ориентации, а постель центрируется на головке цилиндра. Крепеж затягивают равномерно и в последовательности, указанной изготовителем двигателя. Точные моменты затяжки нельзя выбирать по универсальному совету: они должны соответствовать сервисным данным обслуживаемого скутера.

После сборки обязательно проверяют и регулируют тепловые зазоры клапанов щупом. Измерение выполняют в положении верхней мертвой точки такта сжатия, когда коромысла не нажимают на клапаны. Требуемые значения берут из руководства конкретной модели, поскольку настройки могут различаться. Затем вручную проворачивают двигатель, повторно контролируют совпадение меток, свободу движения деталей и сохранение установленных зазоров.

Эта постель подойдет для планового восстановления головки цилиндра GY6 50 и ремонта привода клапанов после выявления износа держателя или коромысел. До начала работ сопоставьте маркировку двигателя, исполнение mod.A и конструкцию старой сборки. Такой порядок помогает выбрать подходящую версию и сразу проверить детали, от которых зависит корректная работа нового комплекта.
