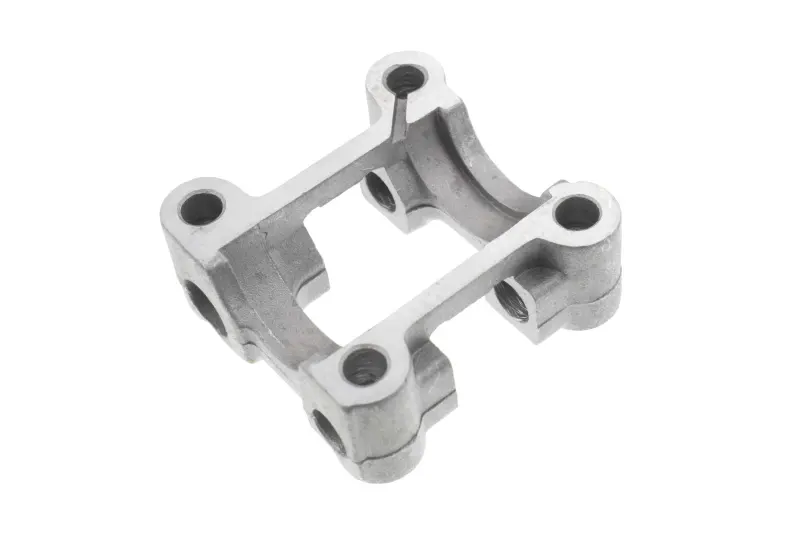

Постель распредвала 4T GY6 125 KOMATCU (mod.A)

Постель распредвала 4T GY6 125 KOMATCU (mod.A)

Деталь предназначена для ремонта механизма газораспределения четырехтактного двигателя семейства GY6 125. Постель устанавливается в верхней части головки цилиндра и фиксирует распредвал в предусмотренном конструкцией положении. От правильного подбора и монтажа этой детали зависят расположение распредвала относительно головки, работа привода клапанов и сохранение выставленных фаз газораспределения.

Исполнение mod.A представляет собой корпус постели без установленных коромысел. Такая версия подходит для ремонта, при котором исправные сопряженные детали переставляются отдельно либо подбираются под конкретную конфигурацию двигателя. Корпус имеет четыре основные точки крепления, посадочные зоны для распредвала и дополнительные отверстия, относящиеся к установке деталей клапанного механизма. Постель не является коленвалом и не выполняет функцию передачи крутящего момента на трансмиссию.

Что проверить при выборе

Обозначения GY6 и 125 помогают определить семейство двигателя, но для точного подбора их недостаточно. У моторов внешне похожей конструкции встречаются разные варианты постелей, поэтому новую деталь необходимо сопоставить со снятой. Сверяют общую форму корпуса, расстояния между крепежными отверстиями, расположение посадочных и направляющих мест, конфигурацию проема под распредвал, каналы смазки и исполнение зон для установки коромысел. Отдельно учитывают вариант mod.A: он должен соответствовать конструкции головки цилиндра и остальных деталей газораспределительного механизма.

• Тип детали: постель, или держатель распредвала, для установки на головку цилиндра.
• Назначение: удержание распредвала и обеспечение его штатного положения в клапанном механизме.
• Тип двигателя: четырехтактный двигатель семейства GY6.
• Заявленная модификация: GY6 125, исполнение mod.A.
• Конструкция: корпус без предварительно установленных коромысел; сопряженные детали подбираются и проверяются отдельно.

Когда требуется замена

Постель проверяют при ремонте головки цилиндра, обнаружении повреждений посадочных поверхностей, деформации корпуса, нарушении резьбы креплений или заметном люфте в зоне установки распредвала. Одновременно осматривают сам распредвал, его опоры, коромысла и оси, а также проверяют чистоту масляных каналов. Установка новой постели без диагностики сопряженных деталей может не устранить шум или неправильную работу клапанного механизма, если причина находится в распредвале, коромыслах либо головке цилиндра.

Подготовка и установка

Перед сборкой очищают посадочные плоскости и каналы от загрязнений, проверяют состояние направляющих элементов и убеждаются, что распредвал свободно занимает штатное положение. Фазы газораспределения выставляют по меткам конкретного двигателя. Постель устанавливают на головку цилиндра вместе с предусмотренными направляющими, после чего крепеж затягивают равномерно по диагональной схеме в несколько этапов. Значение момента затяжки выбирают по сервисным данным именно для ремонтируемого двигателя: чрезмерное или неравномерное усилие способно повредить корпус, резьбу либо нарушить положение распредвала.

После сборки восстанавливают натяжение цепи ГРМ, регулируют клапанные зазоры и повторно контролируют метки. Перед запуском распредвал и сопряженные поверхности должны получить предусмотренную двигателем смазку. Затем механизм проворачивают вручную, проверяя отсутствие заклинивания и контакта деталей. Такой порядок позволяет оценить правильность сборки до первого запуска и своевременно обнаружить ошибку в установке.

Эта постель подходит для целевого ремонта верхней части двигателя, когда требуется заменить именно корпус держателя распредвала, а не распредвал, головку цилиндра или комплект коромысел. Перед заказом сравните снятую деталь по геометрии и посадочным точкам, а также уточните индекс двигателя: это надежнее подбора только по объему и общему обозначению GY6.
