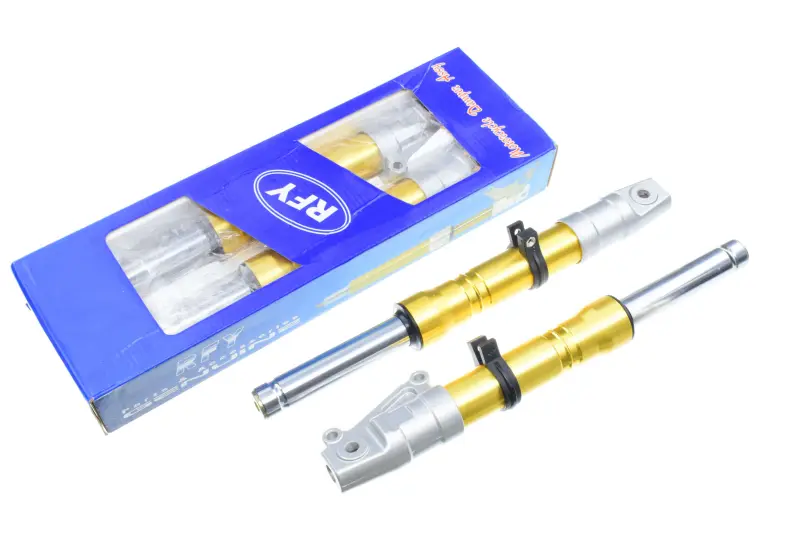

Гидравлические перья вилки Honda DIO под дисковый тормоз, золотистые KOMATCU mod.A

Гидравлические перья передней вилки Honda DIO

Комплект предназначен для ремонта передней подвески скутера Honda DIO с дисковым передним тормозом. Перья направляют вертикальное перемещение колеса, соединяют его с рулевой частью и обеспечивают точки установки деталей тормозного механизма. Гидравлическое исполнение помогает гасить колебания при движении по неровностям, поэтому исправность вилки непосредственно влияет на управляемость, устойчивость передней части и предсказуемое поведение скутера при торможении.

Модель выполнена в золотистом цвете и относится к версии mod.A. В комплект входят левое и правое перья с различающимися нижними корпусами: их форма учитывает расположение оси колеса и крепления дискового тормоза. Хромированные штоки входят в наружные корпуса и перемещаются по направляющим. Защитные кольца в верхней части корпусов закрывают зону сопряжения, где особенно важны чистота поверхности и отсутствие повреждений.

Когда требуется замена

Установку новых перьев рассматривают при изгибе штоков, глубокой коррозии, задирах, заметном люфте или неудовлетворительной работе амортизации. Поводом для проверки также служат следы рабочей жидкости, неравномерное движение вилки, стук на неровностях и нарушение положения переднего колеса. Продолжительная эксплуатация поврежденных деталей ускоряет износ сопряженных компонентов и может ухудшить работу передней подвески.

Что проверить при подборе

• Модель скутера: комплект заявлен для Honda DIO, однако перед заказом необходимо определить точную модификацию установленной передней вилки.
• Тип тормоза: нижняя часть рассчитана на конфигурацию с дисковым передним тормозом; для версии с барабанным механизмом требуется другое исполнение.
• Посадочные параметры: сопоставьте с прежними деталями диаметр и длину штоков, форму верхнего крепления, положение оси колеса и расстояние между точками фиксации.
• Крепление суппорта: расположение, ориентация и межосевое расстояние отверстий должны соответствовать установленному тормозному механизму.
• Стороны установки: левое и правое перо имеют разное назначение, поэтому необходимо сверить расположение всех нижних креплений.

Одного указания Honda DIO недостаточно для безошибочного подбора: в семействе встречаются разные варианты передней подвески и тормоза. Надежнее всего сравнить комплект со снятой вилкой по основным посадочным точкам и общей геометрии. Если передняя часть скутера ранее переделывалась, ориентироваться следует на фактически установленное колесо, ось, траверсу и тормозной суппорт.

Рекомендации по установке

Перед монтажом проверяют состояние рулевых подшипников, траверсы, оси, колеса, тормозного диска и крепежа суппорта. Оба пера устанавливают на одинаковой высоте относительно траверсы, после чего контролируют свободное перемещение вилки и положение колеса без перекоса. Крепеж затягивают с моментом, предусмотренным сервисными данными конкретной модификации Honda DIO. После сборки проверяют вращение колеса, ход подвески, отсутствие люфта и корректное расположение тормозных деталей.

Комплект подходит для восстановления скутера, у которого штатные перья потеряли геометрию, герметичность или плавность хода. Точная сверка перед покупкой позволяет сохранить штатное взаимное положение переднего колеса, подвески и дискового тормоза и избежать переделки посадочных мест при монтаже.
