Панель приборов Alpha 120 км/ч KOMATCU mod. A в сборе

Панель приборов KOMATCU mod. A для мопеда Alpha

Панель приборов в сборе предназначена для мопедов семейства Alpha и объединяет основные средства контроля движения в одном корпусе. Спидометр имеет шкалу до 120 км/ч, отдельный стрелочный тахометр показывает частоту вращения двигателя, а счетчики пробега помогают учитывать пройденное расстояние. Такое исполнение подходит для восстановления штатной индикации после повреждения корпуса, стекол, шкал, стрелочных механизмов или центрального блока контрольных сигналов.

Что показывает панель

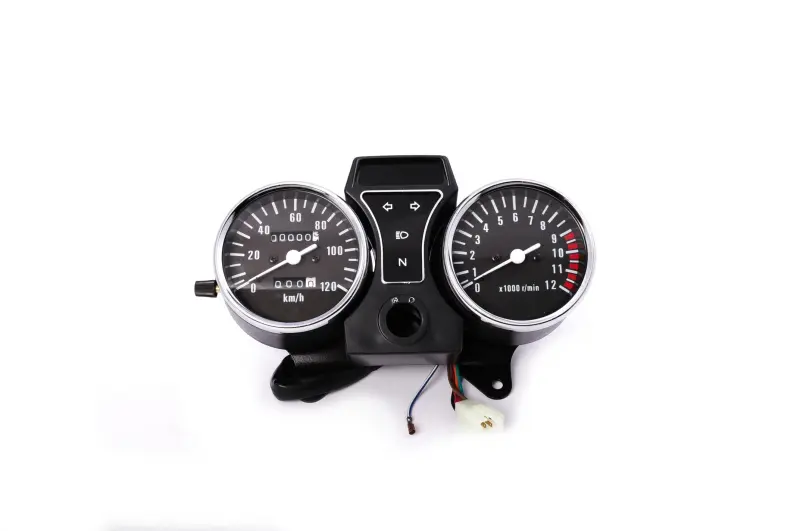

Два круглых прибора разделяют информацию по назначению: слева расположен спидометр со шкалой в километрах в час и механическими счетчиками пробега, справа — тахометр со шкалой до 12 × 1000 об/мин. Между ними находится вертикальный блок контрольных обозначений. Он включает указатели левого и правого поворота, сигнал дальнего света и индикатор нейтральной передачи. Раздельные крупные шкалы позволяют контролировать скорость и обороты без переключения режимов.

• Спидометр до 120 км/ч дает водителю привычную стрелочную индикацию текущей скорости.
• Отдельный тахометр помогает контролировать частоту вращения двигателя во время разгона и выбора режима движения.
• Счетчики пробега позволяют следить за общим пройденным расстоянием и учитывать отдельный отрезок пути.
• Центральные индикаторы собирают основные контрольные сигналы перед глазами водителя.
• Исполнение в сборе объединяет оба прибора, центральную секцию, корпус, крепежные проушины и выводы для подключения.

Совместимость и подбор

Панель относится к исполнению Alpha mod. A для китайских четырехтактных мопедов. Для нее заявлена совместимость с Viper Alpha, а также с моделями Musstang MT110Q-2, MT125-2, MT125Q-2, MT50Q-2, МТ110Q-2B и МТ125Q-2B, Spark SP110C-2WQ, SP125C-2CFO, SP125C-2CFOL и SP125C-2XWQ. Перечень моделей служит ориентиром, однако у техники одной серии могут встречаться разные приборные панели, разъемы и схемы соединения.

Перед заказом сопоставьте старую панель с вариантом mod. A по расположению двух круглых приборов, форме центральной секции, точкам крепления и общей геометрии корпуса. Отдельно проверьте количество проводов, форму штекеров, назначение контактов, способ подключения привода спидометра и совместимость сигнала тахометра. Предел шкалы 120 км/ч также должен соответствовать требуемому исполнению. Такая проверка особенно нужна, если проводка мопеда ранее переделывалась или на технике уже установлена нештатная комбинация приборов.

Когда требуется замена

Установка панели в сборе целесообразна, когда спидометр или тахометр перестал работать, стрелки движутся нестабильно, счетчик пробега заклинил, стекло разбито, корпус получил трещины либо контрольные индикаторы читаются неправильно. Комплексная замена также удобна при повреждении сразу нескольких частей: она возвращает единое расположение шкал и сигналов без подбора отдельных корпусов и приборов разных исполнений.

Монтаж выполняют при отключенном питании мопеда. До окончательной фиксации следует аккуратно соединить разъемы по штатной схеме конкретной модели и проверить работу стрелочных приборов, подсветки, поворотников, дальнего света и нейтрали. Провода не должны натягиваться, пережиматься крепежом или касаться подвижных деталей рулевого управления. После пробной проверки панель закрепляют без перекоса, чтобы корпус и крепежные проушины не испытывали лишней нагрузки.

KOMATCU mod. A подойдет для ремонта мопеда Alpha, если совпадают модельное исполнение, крепления, соединения и способ получения сигналов скорости и оборотов. Тщательное сравнение со снятой панелью позволяет сохранить корректную работу всех предусмотренных приборов и индикаторов.
