Передний фонарь коляски VDK для МТ, Днепр, Урал, в сборе

Передний фонарь коляски VDK для МТ, Днепр и Урал

Двухсекционный фонарь предназначен для установки в передней части коляски мотоциклов семейств МТ, Днепр и Урал. Он объединяет прозрачную и оранжевую световые зоны: прозрачная секция используется как передний габаритный огонь, а оранжевая — как указатель поворота. Такое расположение позволяет обозначить край коляски и передавать сигнал о маневре с одной монтажной позиции.

Назначение и конструкция

Фонарь выполнен в собранном виде и подходит для ремонта штатного переднего светового оборудования коляски. Его устанавливают при повреждении корпуса или рассеивателя, коррозии контактов, нарушении крепления либо неудовлетворительном состоянии старой детали. Замена всего фонаря также актуальна после восстановления коляски, когда необходимо вернуть предусмотренную конструкцией комбинацию габаритного огня и указателя поворота.

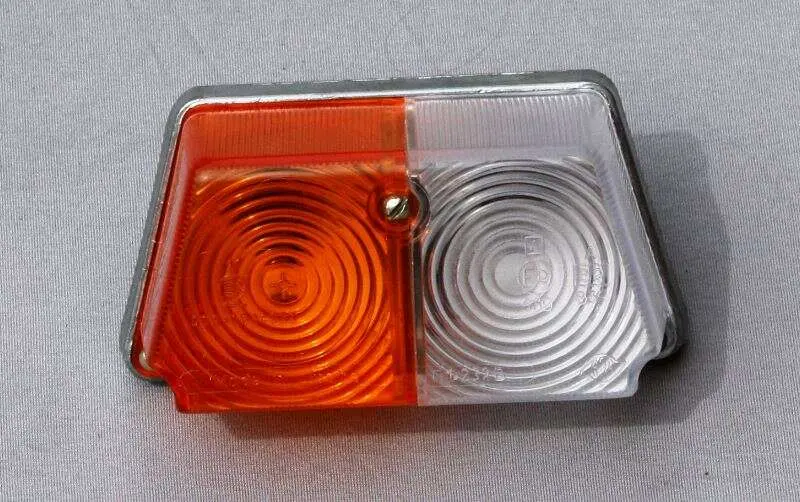

Лицевая часть разделена на две контрастные половины. Оранжевая и прозрачная секции имеют концентрическое рифление, которое распределяет свет по площади рассеивателя. Между секциями расположен крепежный винт, а по периметру проходит рамка корпуса. Трапециевидный контур и боковые выступы необходимо учитывать при сравнении с ранее установленной деталью: внешне похожие фонари для другой стороны или задней части коляски могут отличаться цветами секций, формой и точками крепления.

Что проверить перед выбором

• Место установки. Эта версия предназначена именно для передней части коляски; ее не следует путать с задним фонарем.
• Форму корпуса. Сравните общий контур, наклон боковых граней, положение рамки и выступов со старой деталью.
• Крепление. Проверьте расположение монтажных точек и способ фиксации фонаря на кронштейне коляски.
• Размеры. Измерьте посадочное место и снятый фонарь, поскольку у восстановленной или переоборудованной техники крепления могли быть изменены.
• Подключение. Сопоставьте количество проводов, назначение контактов и тип клемм с проводкой конкретного мотоцикла.
• Бортовое оборудование. До монтажа уточните напряжение системы и параметры применяемых ламп по технической документации мотоцикла.

Установка и проверка

Перед монтажом следует осмотреть кронштейн, очистить его от загрязнений и убедиться, что он не деформирован. Фонарь устанавливают без перекоса: корпус должен прилегать к посадочной поверхности, а крепеж не должен создавать чрезмерное напряжение на рассеивателе. Если старый фонарь снимался вместе с самодельными проставками или переходными пластинами, сначала нужно определить, относятся ли они к штатному креплению конкретной коляски.

Провода подключают в соответствии со схемой мотоцикла, отдельно соблюдая назначение габаритной и поворотной секций. Соединения необходимо изолировать и разместить так, чтобы они не натягивались при вибрациях и не касались подвижных деталей. После установки проверяют устойчивость корпуса, работу обеих секций и соответствие оранжевого сигнала включенному указателю поворота. При обнаружении слабого или нестабильного света дополнительно осматривают лампы, контакты, массу и состояние проводки.

Модель подходит для плановой замены переднего фонаря коляски и для восстановления мотоциклов МТ, Днепр и Урал. Для уверенного подбора ориентируйтесь не только на семейство техники, но и на фактическую конфигурацию конкретной коляски: совпадение формы, посадочного места, креплений и подключения важнее общего сходства деталей.
