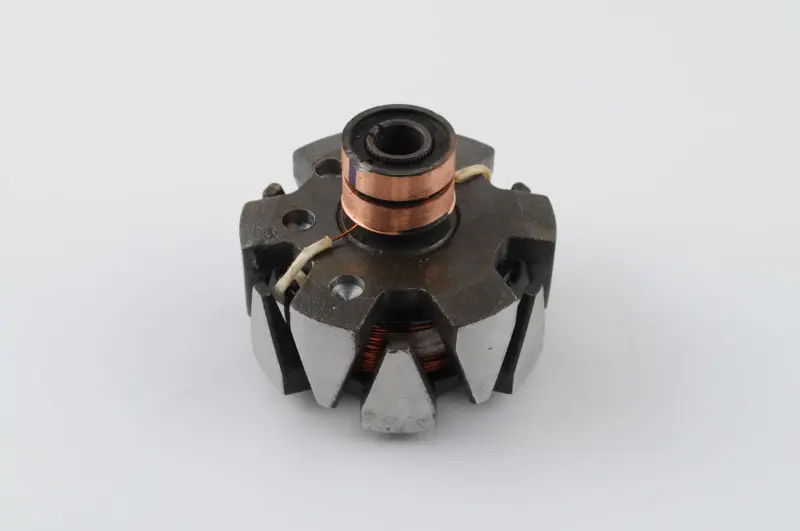

Якорь генератора JAWA 350 12V нового образца JING mod.A

Якорь генератора JAWA 350 12V нового образца JING mod.A

Деталь предназначена для ремонта 12-вольтового генератора мотоцикла JAWA 350 и применяется именно в исполнении нового образца. Якорь, также называемый ротором, вращается внутри статора и создает магнитное поле, необходимое генератору для выработки тока. Такой ремонт актуален, когда неисправность локализована в роторе, а остальные компоненты генератора пригодны к дальнейшей работе.

Назначение и устройство

В генераторе JAWA 350 12V ротор работает как вращающийся электромагнит. Его обмотка возбуждения размещена на сердечнике, а подключение к щеточному механизму выполняется через два контактных кольца. При вращении ротора магнитное поле взаимодействует с обмотками статора. Поэтому состояние якоря непосредственно влияет на способность генератора поддерживать заряд аккумулятора и питание бортовых потребителей во время работы двигателя.

Конструкция включает сердечник с полюсными выступами, обмотку возбуждения, центральное посадочное отверстие и пару медных контактных колец. Эти элементы образуют единую деталь, которая устанавливается в генератор вместо поврежденного ротора. Исполнение JING mod.A относится к варианту нового образца; его нельзя выбирать только по общему названию мотоцикла или по напряжению 12V.

Как проверить совместимость

Перед заказом определите тип генератора, установленного на конкретном мотоцикле. У JAWA встречаются 6-вольтовые и 12-вольтовые системы, а среди деталей на 12V существуют варианты старого и нового образца. Они не должны считаться взаимозаменяемыми без проверки конструкции. Сопоставьте снятый якорь с новой деталью по общей форме, расположению и количеству полюсных выступов, профилю посадки, центральному отверстию, контактным кольцам и месту сопряжения с остальными деталями генератора.

Модель мотоцикла тоже следует уточнить, однако одной надписи JAWA 350 недостаточно: за годы эксплуатации генератор мог быть заменен или переоборудован. Надежнее ориентироваться одновременно на напряжение системы, исполнение генератора и геометрию демонтированного ротора. Обозначение «нового образца» является обязательным критерием подбора этой позиции, а mod.A указывает на конкретное исполнение товара JING.

Когда требуется замена

Проверка якоря уместна при отсутствии или нестабильности зарядки, повреждении обмотки возбуждения, нарушении контакта на кольцах, межвитковом замыкании либо механическом дефекте посадочной части. Такие симптомы могут быть связаны и со щетками, статором, регулятором, выпрямителем или проводкой, поэтому перед покупкой желательно провести диагностику генератора. Это позволяет заменить неисправную деталь, а не маскировать причину неполадки.

Рекомендации по установке

Монтаж выполняют после демонтажа старого якоря с применением подходящего съемного инструмента и с соблюдением порядка разборки генератора. Перед сборкой проверяют состояние щеток и их прилегание к кольцам, чистоту посадочных поверхностей, отсутствие повреждений проводов и свободное вращение установленной детали. Удары по ротору, перекос при снятии и воздействие на обмотку недопустимы: они могут повредить сердечник, кольца или посадку.

После установки необходимо восстановить соединения по штатной схеме мотоцикла и проверить работу системы зарядки. Если нет опыта ремонта мотоциклетных генераторов, установку и контроль параметров лучше поручить специалисту. Правильный подбор по 12V, новому образцу и фактической конструкции генератора помогает избежать повторной разборки и обеспечивает корректное взаимодействие ротора со статором и щеточным механизмом.

Основные данные

• Тип детали: якорь (ротор) генератора.
• Применение: JAWA 350 с генератором 12V соответствующего исполнения.
• Версия: нового образца, mod.A.
• Бренд: JING.
• Конструктивные элементы: обмотка возбуждения и два контактных кольца.
