Сепаратор верхней головки шатуна 14×18×25 мм ИЖ Юпитер JING mod.A

Игольно-роликовый сепаратор для шатуна ИЖ Юпитер

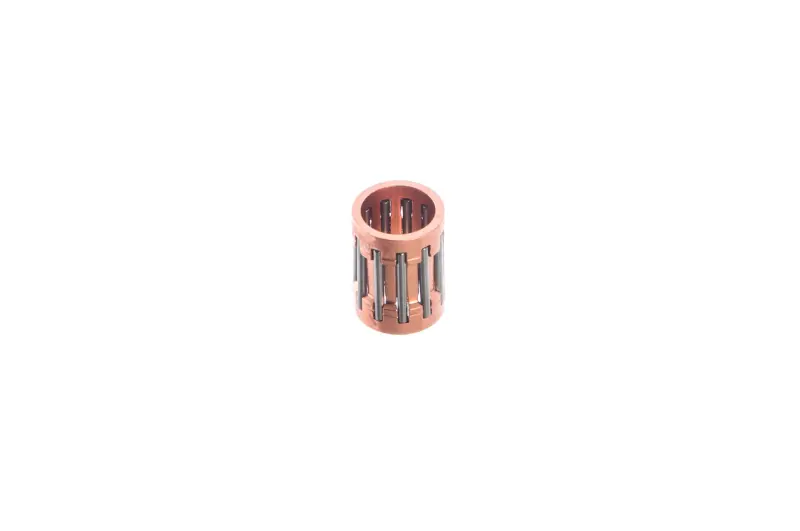

Сепаратор JING mod.A размером 14×18×25 мм предназначен для верхней головки шатуна двигателя мотоцикла ИЖ Юпитер. Деталь устанавливается в соединении шатуна с поршневым пальцем и образует компактную роликовую опору. Игольчатые ролики воспринимают радиальную нагрузку, возникающую при движении поршня, а обойма удерживает их на заданном расстоянии и направляет параллельно оси пальца.

Конструкция без отдельных внутреннего и наружного колец работает непосредственно между поршневым пальцем и посадочной поверхностью верхней головки шатуна. Такое исполнение занимает минимум места в радиальном направлении, но требует точного соответствия всех сопрягаемых поверхностей. Нельзя подбирать сепаратор только по названию мотоцикла: состояние двигателя, ранее установленные детали и ремонтные изменения могут отличаться.

Размеры и подбор

• Внутренний диаметр — 14 мм: основной размер для сопряжения с поршневым пальцем.
• Наружный диаметр — 18 мм: должен соответствовать отверстию верхней головки шатуна с учетом требуемого посадочного зазора.
• Ширина — 25 мм: определяет размещение сепаратора по оси пальца между прилегающими деталями поршневой группы.
• Назначение — ИЖ Юпитер: позиция рассчитана на двухтактный двигатель семейства объемом 350 см³; перед установкой необходимо проверить фактическую конфигурацию ремонтируемого мотора.
• Исполнение — JING mod.A: обозначение варианта следует учитывать при сравнении с ранее установленной деталью.

Для уверенного выбора измеряют диаметр поршневого пальца, отверстие в верхней головке шатуна и доступную ширину посадочного места. Все три значения должны соответствовать размеру 14×18×25 мм. Одновременно проверяют палец и поверхность отверстия: выраженные риски, задиры, изменение формы или ощутимый люфт нельзя устранять одной заменой сепаратора. Поврежденные сопрягаемые поверхности способны нарушить правильное качение новых роликов.

Практические особенности конструкции

• Обойма разделяет игольчатые ролики и предотвращает их непосредственный контакт друг с другом, уменьшая нежелательное скольжение между соседними роликами.
• Ролики удерживаются параллельно оси, поэтому собранная опора рассчитана на равномерное вращательное и возвратно-качательное движение поршневого пальца.
• Отсутствие самостоятельных колец позволяет разместить роликовую опору в малом радиальном пространстве шатунно-поршневого соединения.

Установка при ремонте двигателя

Монтаж выполняют на чистых сопрягаемых деталях. До сборки ролики и дорожки качения смазывают составом, предусмотренным для двигателя. Сепаратор вводят без перекоса и ударной нагрузки, не допуская выпадения, защемления или смещения роликов. При проведении пальца через поршень, сепаратор и шатун детали совмещают плавно; применение силы при несоосности может повредить ролики и посадочные поверхности.

После сборки проверяют свободное движение соединения, правильное осевое расположение сепаратора и отсутствие заедания. Эта позиция подходит для планового восстановления поршневой группы и ремонта при износе ранее установленной игольно-роликовой опоры. Окончательное решение об установке принимают по трем посадочным размерам и состоянию поршневого пальца с верхней головкой шатуна.
