Рычаг топливного корректора ИЖ JING mod.A («монетка»)

Рычаг топливного корректора ИЖ JING mod.A

Компактная рукоятка типа «монетка» предназначена для управления топливным корректором карбюраторной системы мотоциклов ИЖ. Через присоединенный трос рычаг позволяет водителю переводить корректор в требуемое положение, не обращаясь непосредственно к карбюратору. При открытом корректоре топливовоздушная смесь обогащается. Это штатная функция соответствующей системы питания, поэтому исправность рукоятки и свободное перемещение троса важны для предсказуемого управления корректором.

Исполнение JING mod.A подходит для применения на мотоциклах семейств ИЖ Планета и ИЖ Юпитер, если конфигурация установленного привода соответствует этой версии. Деталь относится именно к органам управления корректором: она не заменяет сам карбюратор, трос или внутренние детали пускового устройства. При ремонте стоит оценивать весь привод в сборе, поскольку затрудненное перемещение может быть связано не только с рычагом, но и с тросом, его прокладкой либо механизмом на стороне карбюратора.

Конструкция и назначение

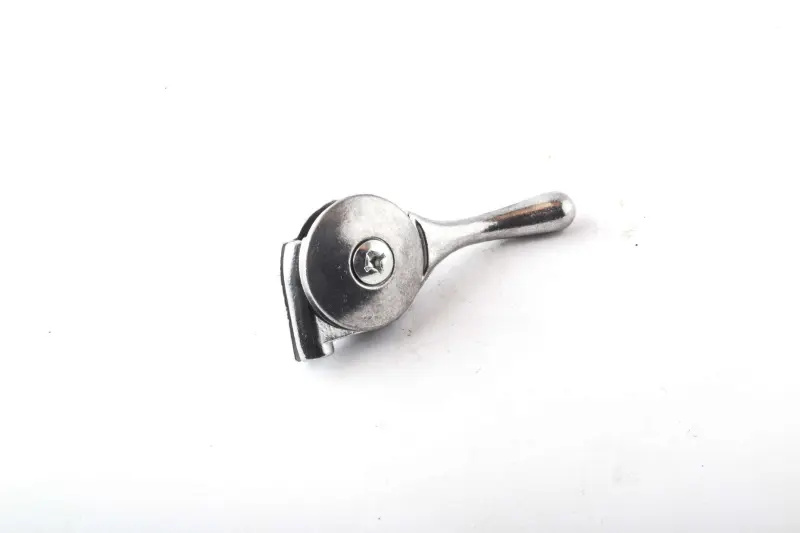

Рукоятка имеет круглый поворотный корпус, удлиненный рычажок и крепежную часть. Такое компактное исполнение традиционно называют «монеткой». Управляющее движение передается от рычага к тросу корректора: поворот рукоятки изменяет положение привода, а тот открывает или закрывает корректор. В руководстве по эксплуатации мотоциклов ИЖ указано, что при повороте соответствующего рычага по часовой стрелке смесь обогащается и корректор открывается. После монтажа направление действия необходимо проверить на конкретном мотоцикле вместе с фактическим перемещением троса.

Замена требуется, если старая рукоятка повреждена, плохо удерживает положение, имеет чрезмерный люфт, заедает либо не обеспечивает полный ход привода. Перед установкой нового рычага следует убедиться, что трос перемещается без рывков, оболочка не заломлена, а корректор на карбюраторе возвращается и занимает крайние положения. Установка новой рукоятки при неисправном или неверно проложенном тросе не устранит причину тугого управления.

Как правильно подобрать

• Модель мотоцикла: применение заявлено для семейств ИЖ Планета и ИЖ Юпитер, но конкретную модификацию необходимо учитывать отдельно.
• Тип управления: нужен механический привод топливного корректора с тросом и рукояткой типа «монетка».
• Исполнение детали: версия mod.A должна соответствовать форме старого рычага, его креплению и способу соединения с тросом.
• Посадочная геометрия: сравните крепежную часть, положение поворотного корпуса и доступное место около других органов управления.
• Ход троса: после установки корректор должен уверенно достигать обоих положений без натяжения, перекоса и закусывания привода.

Рекомендации по установке

До разборки полезно запомнить прокладку троса и положение старой рукоятки. Новый рычаг устанавливают без принудительного изгиба крепежной части и без пережатия подвижного механизма. Трос прокладывают с плавными изгибами, оставляя запас для поворота руля. После закрепления несколько раз переведите рукоятку между крайними положениями при заглушенном двигателе и проконтролируйте движение корректора со стороны карбюратора.

Рычаг JING mod.A выбирают для восстановления штатного ручного управления корректором на совместимом ИЖ. Точное совпадение формы крепления, присоединения троса и рабочего хода важнее общего внешнего сходства. Если на мотоцикле установлен другой карбюратор, иной трос или переделанный пульт управления, совместимость следует определять по фактической конфигурации, а не только по названию модели.
