Топливный кран ИЖ, МИНСК ПП3 JING mod.A

Топливный кран ИЖ, МИНСК ПП3 JING mod.A

Кран предназначен для управления подачей бензина из бака в топливную магистраль мотоциклов ИЖ и МИНСК. Он устанавливается на выходе из бака и позволяет открыть поток перед запуском двигателя либо перекрыть его во время обслуживания и хранения мотоцикла. Исполнение ПП3 JING mod.A подходит для замены изношенного крана при совпадении присоединительных параметров и расположения штуцера.

Конструкция и назначение

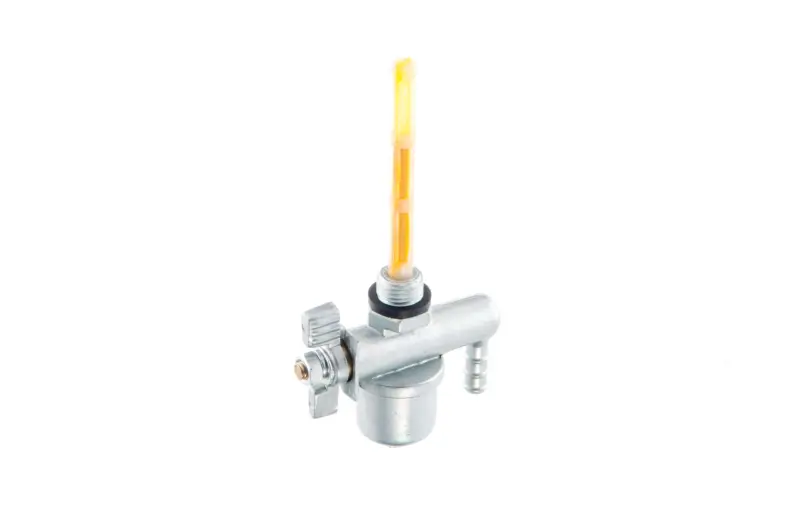

Кран выполнен с резьбовым присоединением к баку, ручным поворотным рычагом и боковым штуцером для топливного шланга. Над входной частью расположен длинный сетчатый фильтр: он задерживает сравнительно крупные загрязнения до поступления бензина в магистраль. В нижней части корпуса предусмотрен цилиндрический отстойник. Такая компоновка объединяет управление потоком и первичную очистку топлива в одной детали.

Исправный бензокран особенно важен для мотоцикла с карбюраторной системой питания. Он должен свободно переключаться, пропускать бензин в открытом положении и надежно отсекать поток после закрытия. Замена требуется при подтекании возле рычага или соединений, повреждении резьбы, заедании механизма, загрязнении фильтра, деформации штуцера либо нестабильном поступлении топлива к карбюратору.

Что проверить при подборе

Обозначение ИЖ, МИНСК указывает на заявленную применяемость, однако у мотоциклов разных лет и модификаций конструкция бака и установленного крана может отличаться. Перед заказом сравните новую деталь со снятым образцом по следующим признакам:

• тип и размер резьбового соединения — кран должен устанавливаться на посадочное место бака без перекоса и чрезмерного усилия;
• направление выходного штуцера — после монтажа шланг должен проходить к карбюратору без заломов и контакта с нагретыми либо подвижными деталями;
• диаметр штуцера — топливный шланг должен садиться плотно и соответствовать применяемому креплению;
• длину входной части с фильтром — ее необходимо сопоставить с внутренним пространством бака и старой деталью;
• габариты нижнего отстойника — вокруг него должно оставаться достаточно места для установки и последующего обслуживания;
• расположение и ход рычага — переключатель должен оставаться доступным и не упираться в бак, раму или другие детали.

Надпись ПП3 и исполнение mod.A следует учитывать вместе с формой корпуса. Одного указания марки мотоцикла недостаточно, если бак или топливная арматура ранее заменялись. Наиболее надежный способ подбора — сопоставить резьбу, штуцер, ориентацию корпуса, фильтр и пространство под отстойник со старым краном.

Установка и проверка

Перед монтажом топливо сливают, а посадочное место бака очищают от загрязнений и остатков прежнего уплотнения. Кран устанавливают ровно, не допуская повреждения резьбы. Положение корпуса выбирают так, чтобы выходной штуцер был направлен в сторону штатной прокладки шланга, а рычаг можно было переключать рукой. Шланг надевают до рабочей посадки и фиксируют подходящим креплением, не пережимая его стенки.

После установки соединения проверяют сначала при закрытом, затем при открытом положении рычага. Возле резьбы, отстойника, оси переключателя и штуцера не должно появляться бензина. Одновременно контролируют свободное поступление топлива по шлангу и отсутствие заломов. Если поток остается слабым, дополнительно проверяют чистоту бака, фильтра, шланга и входа карбюратора.

Топливный кран ПП3 JING mod.A подходит для ремонта системы питания ИЖ или МИНСК, когда требуется деталь с резьбовой установкой, ручным управлением, боковым выходом, сетчатым фильтром и нижним отстойником. Точное сравнение присоединительных элементов со старым краном помогает установить деталь без переделки бака и сохранить правильную прокладку топливного шланга.
