Конденсатор контактного зажигания МТ, ДНЕПР 12 В JING mod.A

Конденсатор контактного зажигания МТ, ДНЕПР 12 В JING mod.A

Конденсатор JING mod.A предназначен для обслуживания контактной системы зажигания мотоциклов МТ и ДНЕПР с напряжением 12 В. Деталь устанавливается в прерывателе рядом с контактной парой и участвует в формировании искрового импульса. Ее задача — принимать энергию в момент размыкания контактов, уменьшать искрение между ними и ограничивать быстрое обгорание контактных поверхностей. Исправный конденсатор помогает прерывателю четко коммутировать ток первичного контура катушки зажигания.

Роль конденсатора в контактном зажигании

Во время работы двигателя кулачок прерывателя периодически замыкает и размыкает контакты. При размыкании ток в первичной обмотке катушки резко изменяется, после чего во вторичной обмотке создается высоковольтный импульс для свечей. Конденсатор подключен параллельно контактам и принимает часть энергии в этот короткий момент. Благодаря этому между расходящимися контактами возникает меньше искрения, их поверхности медленнее подгорают, а катушка получает необходимое резкое изменение тока для образования искры.

Неисправность этой небольшой детали способна заметно влиять на работу зажигания. Поводом проверить конденсатор становятся выраженное искрение на контактах прерывателя, ускоренное образование нагара и раковин, слабая или нестабильная искра, затрудненный запуск и перебои двигателя. Такие признаки могут иметь и другие причины, поэтому при обслуживании одновременно проверяют состояние контактов, установленный зазор, проводку, катушку и свечи. Конденсатор заменяют после диагностики либо при ремонте прерывателя, если старая деталь имеет обрыв или внутренний пробой.

Что сверить перед выбором

• Тип зажигания: деталь рассчитана на контактную систему с механическим прерывателем; для бесконтактной конфигурации применяются другие компоненты.
• Напряжение: товар относится к исполнению 12 В. Его не следует выбирать только по названию мотоцикла без проверки напряжения установленного оборудования.
• Применение: заявленное назначение — мотоциклы МТ и ДНЕПР. На технике после переделок необходимо ориентироваться на фактическую конфигурацию зажигания.

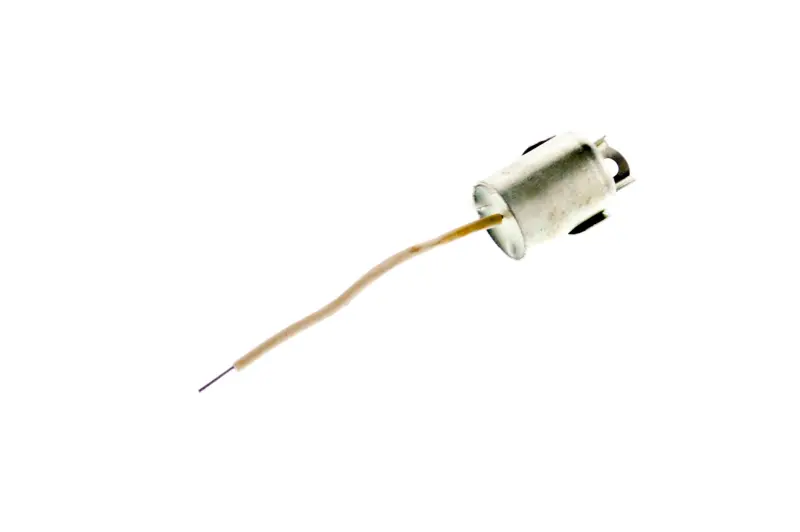

• Исполнение: цилиндрический корпус снабжен крепежным держателем и одним изолированным проводом. Перед монтажом сравните способ фиксации, расположение вывода и доступное место со старой деталью.
• Подключение: провод должен доставать до предусмотренной точки без натяжения, перегибов и контакта с подвижными частями прерывателя.

Обозначение mod.A относится к конкретному варианту исполнения. При наличии нескольких вариантов конденсатора для одной модели особенно важно сопоставить форму держателя и ориентацию провода. Точные размеры и емкость этой позиции не заявлены, поэтому для мотоцикла с неизвестной историей ремонта полезнее сравнивать не только модель техники, но и установленный прерыватель.

Установка и проверка после замены

Работы выполняют при выключенном зажигании. Конденсатор закрепляют штатным держателем так, чтобы корпус не смещался от вибрации, а провод не попадал под кулачок, рычаг или крышку прерывателя. Место соединения должно быть чистым и надежно затянутым. Нельзя тянуть за провод, резко перегибать его возле корпуса или оставлять поврежденную изоляцию. Перед закрытием крышки следует вручную проверить свободное движение механизма и убедиться, что провод не мешает контактной паре.

После установки проверяют запуск и устойчивость работы двигателя, а также характер искрения на контактах. Если сильное искрение, перебои или быстрое обгорание сохраняются, требуется дальнейшая проверка регулировки прерывателя, соединений, катушки и других компонентов зажигания. Такой порядок позволяет использовать конденсатор JING mod.A по назначению и не маскировать заменой детали неисправность соседних компонентов.
