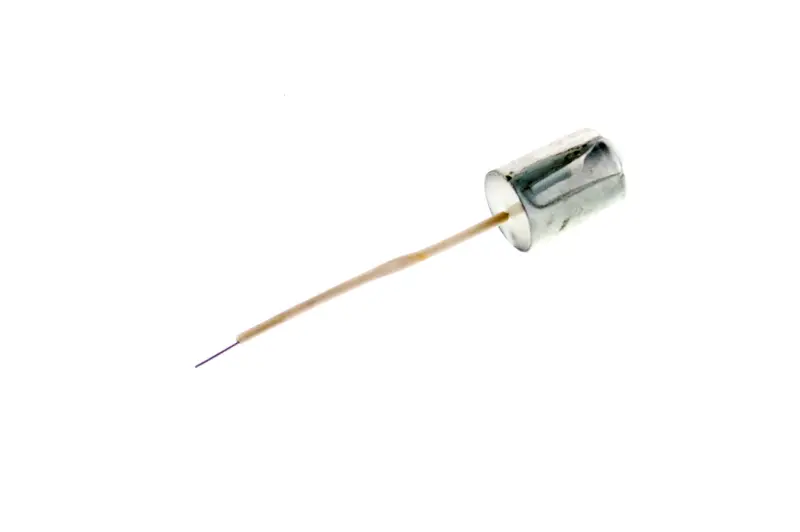

Конденсатор зажигания ИЖ 6V JING (mod.A)

Конденсатор зажигания ИЖ 6V JING (mod.A)

Предназначен для мотоциклов ИЖ с 6-вольтовой контактной системой зажигания. Деталь работает совместно с прерывателем: при размыкании контактов она уменьшает искрение между ними и участвует в формировании устойчивого импульса для катушки зажигания. Такое назначение особенно важно для техники, где состояние контактной группы напрямую влияет на запуск двигателя, равномерность его работы и частоту обслуживания зажигания.

Конденсатор подключается параллельно контактам прерывателя. В момент их размыкания он принимает кратковременный импульс, благодаря чему между контактными поверхностями возникает менее интенсивная дуга. Это помогает замедлить подгорание контактов и сохранить условия для нормального искрообразования. Исправный конденсатор не заменяет регулировку зазора, очистку контактов или проверку катушки и свечи, но является обязательной частью исправной контактной системы.

Когда требуется замена

Неисправность конденсатора может проявляться сильным искрением на прерывателе, быстрым появлением нагара и кратеров на контактах, ослабленной либо нестабильной искрой на свече, затрудненным запуском и перебоями двигателя. Похожие симптомы возникают и при других неисправностях зажигания, поэтому перед заменой полезно проверить состояние контактов, правильность их зазора, проводку, катушку и свечу. Если старый конденсатор пробит, потерял контакт внутри корпуса или имеет поврежденный вывод, установка исправной детали возвращает прерывателю предусмотренный режим работы.

Совместимость и подбор

Версия JING (mod.A) рассчитана на напряжение 6 V и заявлена для двухтактных мотоциклов ИЖ объемом 350 см³, включая семейства ИЖ Планета и ИЖ Юпитер. У этих мотоциклов встречаются разные поколения и варианты электрооборудования, поэтому одного названия модели недостаточно. Перед заказом необходимо убедиться, что на конкретной модификации установлено именно контактное зажигание на 6 V, а не 12-вольтовая или бесконтактная система.

При сравнении со снятой деталью учитывайте вариант исполнения mod.A, форму и диаметр цилиндрического корпуса, способ его фиксации, расположение точки подключения, длину изолированного провода и исполнение его конца. Корпус этой модели цилиндрический, металлического цвета, с одним изолированным проводным выводом. Геометрия должна позволять установить конденсатор без перекоса, натяжения провода и соприкосновения вывода с движущимися деталями. Электрическое соединение и фиксация корпуса должны соответствовать штатной схеме конкретного мотоцикла.

Основные особенности

• Напряжение: 6 V — для соответствующего варианта контактного зажигания ИЖ.
• Применение: семейства ИЖ Планета и ИЖ Юпитер с подходящей 6-вольтовой системой.
• Назначение: уменьшение искрения и подгорания контактов прерывателя.
• Исполнение: цилиндрический корпус и отдельный изолированный проводной вывод.

Установка и проверка

Работы выполняют при выключенном зажигании и отключенном источнике питания. Старую деталь снимают, предварительно запомнив ее положение и точку подключения. Новый конденсатор закрепляют в предусмотренном месте, не деформируя корпус и не оставляя провод натянутым. Соединение должно быть чистым и надежно затянутым, а изоляция — не иметь зажимов и повреждений. Нельзя менять расположение проводов произвольно: подключение выполняют по штатной схеме электрооборудования выбранной модификации ИЖ.

После установки проверяют контактную группу и наличие устойчивой искры, затем оценивают запуск и работу двигателя. Если интенсивное искрение, перебои или слабая искра сохранились, диагностику продолжают по другим компонентам зажигания. JING (mod.A) подходит для ремонта штатной 6-вольтовой контактной системы при точном совпадении исполнения, способа установки и подключения со старой деталью.
