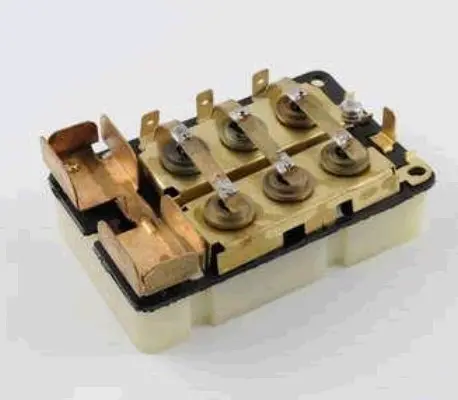

Выпрямитель-регулятор БПВ-5 (БПВ 14-10) JING mod.C

Выпрямитель-регулятор БПВ-5 для системы электрооборудования мотоцикла

БПВ-5 с обозначением БПВ 14-10 в исполнении JING mod.C объединяет выпрямление тока трехфазного генератора и регулирование его напряжения. Блок применяется в электрооборудовании мотоциклов ИЖ, штатная схема которых рассчитана на БПВ 14-10: ИЖ Планета-4, Планета-5, Юпитер-4 и Юпитер-5. Он работает между генератором, аккумулятором и потребителями, преобразуя переменный ток генератора в постоянный и поддерживая напряжение в предусмотренных системой пределах.

В основе БПВ 14-10 находится трехфазный мостовой выпрямитель на шести силовых диодах. Регулирующая часть управляет обмоткой возбуждения генератора, поэтому устройство выполняет сразу две связанные задачи: обеспечивает питание бортового оборудования постоянным током и корректирует режим генератора при изменении частоты вращения двигателя и нагрузки. Такая компоновка соответствует штатному принципу работы электрооборудования указанных моделей ИЖ.

Конструкция и назначение выводов

Блок выполнен на изолирующем основании с металлическими пластинами, токопроводящими шинами и несколькими резьбовыми выводами для подключения проводки. В схеме БПВ 14-10 отдельные контакты предназначены для трех фаз генератора, обмотки возбуждения, положительного и отрицательного подключения, а также контрольной лампы. Поэтому переставлять провода по внешнему сходству клемм нельзя: каждый провод подключается к своему контакту строго по схеме конкретного мотоцикла.

Исполнение mod.C следует подбирать как определенный конструктивный вариант БПВ-5. Перед установкой сравните с прежним блоком расположение крепежной точки, форму основания, количество и расположение контактов, конфигурацию шин и схему присоединения проводов. Одного совпадения названия модели мотоцикла недостаточно, если проводка ранее переделывалась или на технике уже установлен блок другого исполнения.

Когда требуется замена

Проверка выпрямителя-регулятора актуальна при отсутствии нормального заряда аккумулятора, нестабильном напряжении бортовой сети или нарушении работы оборудования, питаемого от генератора. Перед заменой необходимо также проверить аккумулятор, генератор, щетки, контактные соединения, провода и предохранитель: похожие проявления могут быть вызваны плохим контактом, обрывом либо неисправностью другого компонента.

• Выпрямление тока: трехфазная мостовая схема преобразует ток генератора для питания бортового оборудования и зарядки аккумулятора.
• Регулирование напряжения: управление возбуждением генератора помогает удерживать предусмотренный режим питания при изменении оборотов и нагрузки.
• Раздельные подключения: отдельные выводы связывают блок с фазами генератора, аккумулятором, возбуждением и контрольной лампой в соответствии со штатной схемой.

Подбор и установка

Для правильного выбора ориентируйтесь на обозначения БПВ-5 и БПВ 14-10, вариант JING mod.C и фактическую конфигурацию электрооборудования. Перед монтажом обесточьте проводку, зафиксируйте расположение каждого провода и очистите контактные наконечники от загрязнений и окисления. Соединения должны быть надежно затянуты без замыкания соседних шин. После установки проверяют зарядное напряжение и работу контрольной лампы по руководству для соответствующей модели ИЖ. Блок необходимо содержать в чистоте, поскольку загрязнение ухудшает его тепловой режим.
