Блок полупроводниковый выпрямительный БПВ-5 JING (mod.A)

Выпрямительный блок БПВ-5 JING (mod.A) для мотоциклов ИЖ

БПВ-5 — полупроводниковый выпрямительный блок для системы электрооборудования мотоциклов ИЖ «Планета» и «Юпитер». Он работает совместно с генератором и участвует в преобразовании вырабатываемого им переменного тока в постоянный, необходимый бортовым потребителям и аккумулятору. Деталь подходит для ремонта мотоцикла, на котором установлен блок соответствующего типа, с такой же схемой подключения, расположением выводов и способом крепления.

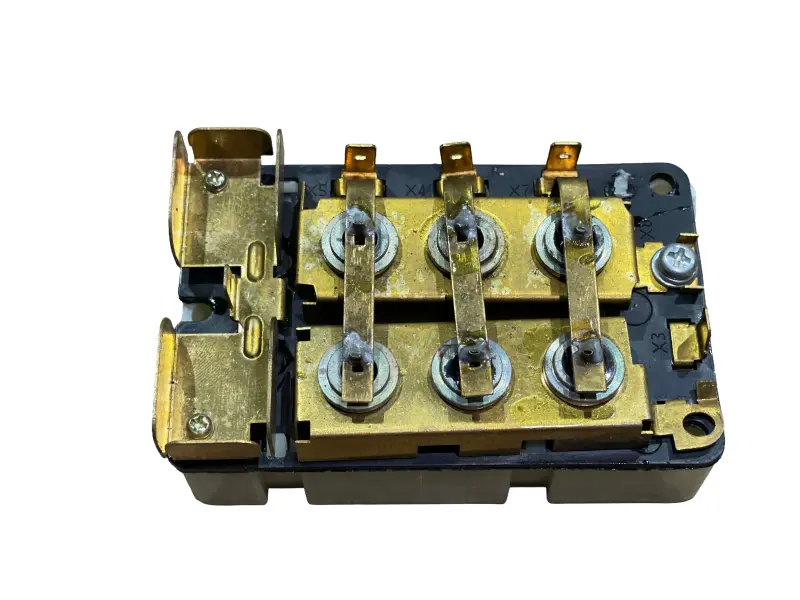

Модификация JING mod.A выполнена в открытом исполнении: контактная часть размещена на жестком основании, а по краям предусмотрены крепежные проушины. Сверху находятся металлические токоведущие пластины и несколько отдельных выводов для подключения проводки. Такая компоновка требует точного соблюдения схемы: назначение каждого провода определяют по документации конкретного мотоцикла и обозначениям штатного блока, а не только по внешней близости деталей.

Назначение БПВ-5

Блок применяется в генераторной системе мотоцикла. Исправный выпрямитель нужен для нормального питания световых приборов и других потребителей, а также для корректной работы аккумулятора в предусмотренной производителем схеме. Поводом для диагностики могут стать нестабильное освещение, отсутствие нормального заряда, заметная зависимость работы потребителей от оборотов двигателя или перегрев соединений. Такие симптомы не всегда означают неисправность самого БПВ-5: перед заменой проверяют аккумулятор, генератор, проводку, разъемы, массу и состояние контактов.

Что проверить при подборе

• Обозначение блока. Для этой позиции указаны БПВ-5, производитель JING и исполнение mod.A. Разные версии БПВ могут отличаться компоновкой и подключением.
• Модель и модификацию мотоцикла. БПВ-5 представлен в каталогах для ИЖ «Планета» и ИЖ «Юпитер», однако конкретное исполнение электрооборудования необходимо учитывать отдельно.
• Расположение выводов. Сопоставьте количество контактных точек, их форму, взаимное положение и схему присоединения со штатной деталью.
• Крепление. Проверьте положение проушин, расстояние между посадочными точками и наличие свободного места рядом с проводкой.
• Состояние соединений. Ответные контакты должны быть чистыми, плотно фиксироваться и не иметь следов сильного нагрева или окисления.

Установка и первичная проверка

Перед работой мотоцикл обесточивают и фиксируют расположение проводов на прежнем блоке. Переставлять соединения следует по одному либо по проверенной схеме электрооборудования, не допуская случайного замыкания выводов на корпус или между собой. Основание закрепляют без перекоса, а провода укладывают так, чтобы они не натягивались, не касались горячих деталей и не перетирались об острые кромки. Открытые контактные пластины нельзя деформировать при затяжке крепежа.

После монтажа проверяют надежность всех соединений, отсутствие нагрева в местах контакта и работу бортовых потребителей. Напряжение контролируют измерительным прибором на режимах, предусмотренных руководством по ремонту конкретной модели. Если отклонение сохраняется, диагностику продолжают по всей генераторной системе: установка нового БПВ-5 не устраняет поврежденную проводку, плохую массу или неисправность генератора. Точное совпадение исполнения mod.A, контактной схемы и крепежной геометрии — главный критерий выбора этой детали.
