Выпрямительный блок БПВ-4 JING mod.A

Выпрямительный блок БПВ-4 JING mod.A

Полупроводниковый блок предназначен для работы в системе электрооборудования мотоцикла. Его задача — преобразовывать переменный ток, поступающий от генератора, в постоянный, который используется бортовыми потребителями и для зарядки аккумулятора. Деталь выбирают для ремонта техники, где по штатной схеме предусмотрен БПВ-4 именно в исполнении mod.A.

Назначение и конструкция

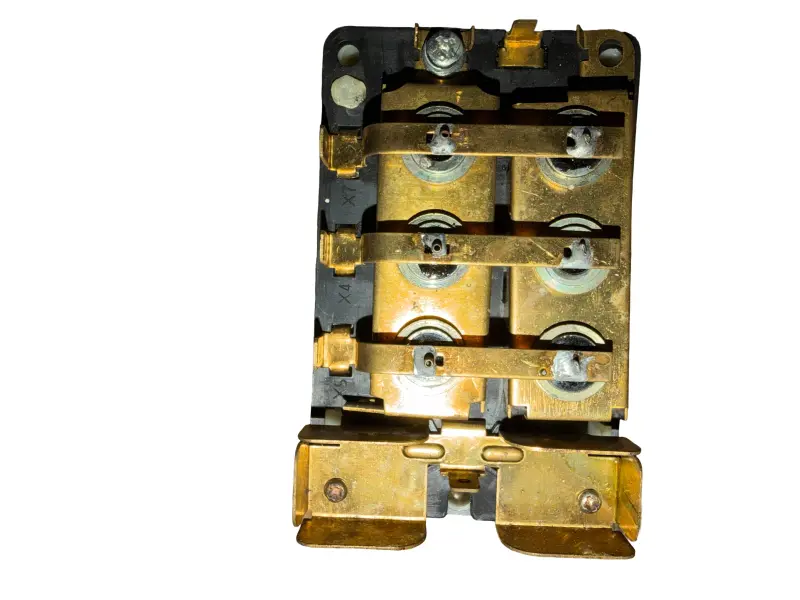

БПВ-4 выполнен в виде открытой прямоугольной сборки. Несколько круглых полупроводниковых компонентов соединены токопроводящими пластинами, а на основании предусмотрены контактные и крепежные точки. Такая компоновка требует точного подключения каждого провода: расположение выводов, полярность и порядок соединений должны соответствовать схеме конкретного мотоцикла. Переставлять провода по внешнему сходству или использовать распиновку другого исполнения БПВ-4 нельзя.

Выпрямительный блок участвует в передаче энергии от генератора к бортовой сети. При его неисправности проверка обычно требуется при отсутствии зарядного тока, заметных перебоях питания, нагреве соединений, окислении контактов или следах повреждения токопроводящих пластин. Такие признаки не указывают только на одну причину, поэтому перед заменой также проверяют аккумулятор, генератор, проводку, разъемы и качество соединения с общей точкой системы.

Как правильно подобрать БПВ-4

Название БПВ-4 само по себе недостаточно для выбора: у деталей с близким обозначением могут различаться исполнение, расположение контактов, крепление и схема подключения. Для этой позиции подтверждено исполнение JING mod.A. Перед установкой сопоставьте новую деталь со старой по форме основания, числу и положению контактных точек, расположению крепежных отверстий и общей компоновке пластин. Дополнительно проверьте обозначение блока в технической документации мотоцикла.

• Тип детали: полупроводниковый выпрямительный блок для мототехники.
• Обозначение: БПВ-4.
• Производитель: JING.
• Исполнение: mod.A.
• Основная функция: преобразование переменного тока генератора в постоянный ток для бортового оборудования и аккумулятора.
• Конструктивное исполнение: открытая сборка с несколькими полупроводниковыми компонентами, соединительными пластинами и крепежными точками.

Установка и проверка после ремонта

Монтаж выполняют по штатной схеме электрооборудования обслуживаемой модели. До начала работ питание мотоцикла отключают, а расположение проводов фиксируют, чтобы сохранить исходный порядок соединений. Контактные поверхности очищают от загрязнений и окисления; наконечники проводов должны быть целыми и надежно закрепляться без перекоса. При затяжке соединений нельзя деформировать открытые пластины или допускать их соприкосновение с соседними контактами.

После монтажа проверяют правильность всех соединений, отсутствие замыкания между контактами и надежность крепления блока. Затем контролируют работу системы зарядки в соответствии с руководством по обслуживанию конкретного мотоцикла. Если параметры остаются неправильными, диагностику продолжают по всей системе генератора и проводки: установка нового выпрямителя не устраняет поврежденные провода, плохие соединения или неисправность других компонентов.

БПВ-4 JING mod.A подходит для замены только при совпадении штатного типа блока, его исполнения, контактной схемы и монтажной конфигурации. Такой порядок подбора особенно важен для старой мототехники, где в процессе эксплуатации электрооборудование могло быть изменено предыдущими владельцами.
