Бегунок автомата опережения зажигания МТ, ДНЕПР с планкой JING mod.B

Бегунок автомата опережения зажигания JING mod.B для МТ и ДНЕПР

Бегунок с планкой предназначен для ремонта механизма опережения зажигания четырехтактных мотоциклов семейства МТ и ДНЕПР. Деталь устанавливается в составе системы зажигания и изменяет положение кулачка в зависимости от частоты вращения двигателя. Такое управление моментом искрообразования необходимо для нормальной работы мотора на разных оборотах.

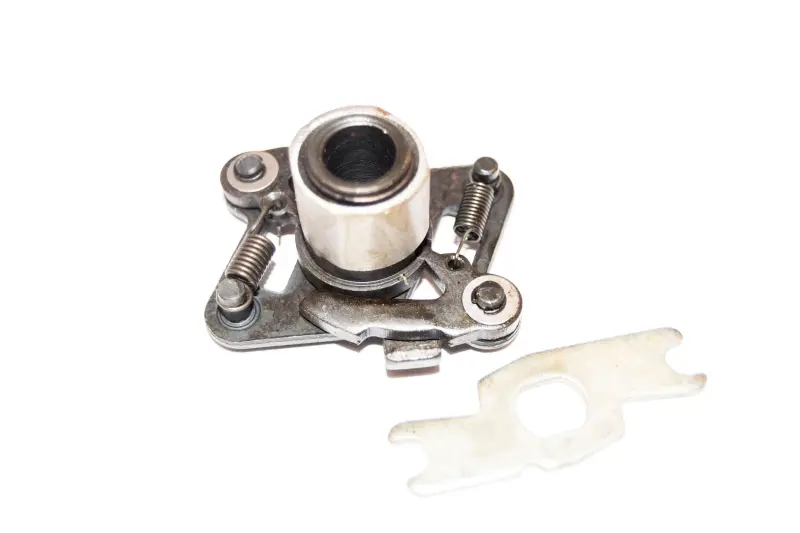

Конструкция объединяет центральную втулку с кулачком, основание, два подвижных грузика и две возвратные пружины. При увеличении оборотов грузики расходятся под действием центробежной силы и смещают кулачок относительно привода. Когда обороты снижаются, пружины возвращают механизм в исходное положение. В комплект исполнения входит планка, предусмотренная конструкцией версии mod.B.

Когда требуется замена

Состояние бегунка проверяют при обслуживании зажигания, особенно если механизм имеет заметный люфт, грузики перемещаются с заеданием, пружины растянуты или повреждены, а кулачок и посадочная часть изношены. Нарушение свободного хода грузиков либо их неполный возврат способно изменить работу автомата опережения. Перед заменой полезно исключить неисправности контактов, катушки, проводки и других компонентов зажигания, поскольку похожие проявления могут иметь разные причины.

Новый бегунок также применяют при восстановлении разобранного механизма, когда прежняя деталь повреждена коррозией, деформирована или не обеспечивает согласованного движения грузиков. Узел должен перемещаться без перекосов, а обе возвратные пружины — удерживать симметричные части механизма и возвращать их после отпускания.

Как правильно подобрать деталь

Обозначения МТ и ДНЕПР охватывают технику разных лет и модификаций, поэтому одного названия мотоцикла недостаточно. Этот вариант относится к исполнению JING mod.B и имеет конструкцию с планкой. До установки сравните его со снятым бегунком и основанием зажигания.

• Сопоставьте тип установленной системы зажигания и конструкцию автомата опережения.
• Проверьте форму и посадку центральной втулки, профиль кулачка и положение фиксирующих участков.
• Сравните расположение осей грузиков, стоек пружин и упоров на основании.
• Убедитесь, что форма планки и способ ее соединения соответствуют прежнему исполнению.
• Проверьте высоту собранного механизма и наличие свободного пространства под крышкой.

Особенно внимательно сопоставляйте версии после переделки штатного зажигания или установки деталей от другого производителя. В таких случаях фактическая конструкция на мотоцикле важнее общего обозначения модели. Детали разных исполнений могут выглядеть сходно, но отличаться посадкой, диапазоном перемещения грузиков или взаимным положением кулачка и основания.

Установка и контроль после ремонта

Монтаж выполняют на чистое посадочное место без перекоса. Подвижные части должны свободно расходиться и полностью возвращаться пружинами, не цепляя соседние детали. Крепление затягивают так, чтобы исключить люфт, не блокируя предусмотренное движение механизма. Пружины устанавливают на штатные точки зацепления; растягивать их для изменения характеристик автомата не следует.

После сборки необходимо проверить момент зажигания по методике, предусмотренной для конкретной модификации мотоцикла. Замена бегунка не отменяет регулировку: положение корпуса, состояние кулачка и контактов, зазоры и ранее выполненные переделки влияют на итоговую настройку. Перед запуском прокрутите двигатель и убедитесь, что механизм нигде не задевает, крепеж удерживает деталь, а проводка уложена вдали от движущихся частей.

JING mod.B подходит для ремонта именно той конфигурации МТ или ДНЕПР, где установлен бегунок с планкой соответствующей формы. Точное сравнение старой детали, посадочного места и механизма зажигания помогает выбрать нужное исполнение и избежать повторной разборки после установки.
