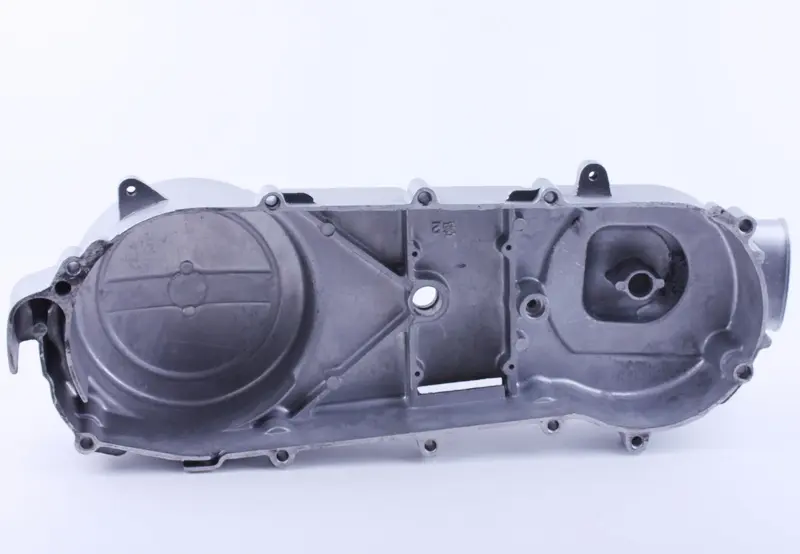

Крышка вариатора AMG для 4T GY6 125/150

Крышка вариатора AMG для четырехтактных двигателей GY6 125/150

Деталь предназначена для наружного закрытия трансмиссионного отсека скутерного двигателя. Она устанавливается со стороны вариатора и отделяет размещенные внутри компоненты трансмиссии от внешнего пространства. Модель рассчитана на распространенные четырехтактные силовые агрегаты семейства GY6 объемом 125 и 150 см³, включая обозначения 152QMI/1P52QMI и 157QMJ/1P57QMJ.

Назначение и конструкция

Продолговатый корпус охватывает переднюю и заднюю зоны трансмиссионного отсека. По его периметру расположены многочисленные отверстия под крепление к картеру, а наружная сторона усилена формованными ребрами. Конструкция также включает круглые посадочные и технологические зоны, углубления и крепежные выступы. Такое исполнение соответствует назначению полноценной боковой крышки, а не небольшой декоративной накладки или отдельной заглушки.

Крышку используют при восстановлении скутера после повреждения штатной детали, износа посадочных мест, деформации корпуса либо ремонта трансмиссии. Ее также целесообразно заменить, если старая деталь не прилегает к картеру по всему контуру, имеет трещины или поврежденные крепежные точки. Исправная геометрия корпуса особенно важна для равномерного прилегания и правильной установки всех штатных болтов.

Что проверить перед выбором

Обозначение GY6 125/150 задает семейство двигателей, однако внутри него встречаются разные исполнения крышек. Модификации могут отличаться общей длиной, конфигурацией под колесную базу скутера, расположением отверстий и устройством пускового механизма. Поэтому одного объема двигателя недостаточно: новую деталь следует сопоставить со снятой крышкой по форме и всем присоединительным точкам.

• Маркировка двигателя: проверьте соответствие агрегатам 152QMI/1P52QMI либо 157QMJ/1P57QMJ.
• Габаритное исполнение: сравните общую длину, ширину контура и расстояния между крайними креплениями.
• Крепежный рисунок: число и расположение отверстий должны полностью совпадать с картером.
• Посадочные зоны: сопоставьте круглые отверстия, внутренние опоры, выступы и углубления со старой деталью.
• Пусковой механизм: проверьте конфигурацию деталей кикстартера и соответствующих посадочных мест.
• Контур прилегания: убедитесь, что форма сопрягаемой плоскости подходит к конкретной модификации двигателя.

Для этой модели не следует самостоятельно назначать вариант колеса только по названию GY6. На рынке существуют отдельные крышки для конфигураций 10/12 и 12/13 дюймов, поэтому формат скутера нужно учитывать вместе с длиной корпуса и схемой креплений. Такой подход исключает ситуацию, когда похожая внешне деталь совпадает по двигателю, но не устанавливается на конкретный картер.

Рекомендации по установке

Перед монтажом очищают сопрягаемые поверхности и проверяют состояние прокладки, направляющих, втулок, резьбы и штатного крепежа. Крышка должна занимать свое положение без перекоса и без стягивания к картеру болтами через чрезмерное усилие. Если корпус не садится свободно, необходимо повторно проверить совпадение внутренних опор, элементов пускового механизма и всех посадочных участков.

Крепеж затягивают постепенно и равномерно, соблюдая схему и момент, предусмотренные изготовителем двигателя. После сборки проверяют свободную работу связанных механизмов и отсутствие постороннего контакта внутри корпуса. Точная сверка перед монтажом позволяет использовать крышку AMG как подходящую корпусную деталь при ремонте четырехтактных скутеров с двигателями GY6 125 и GY6 150.
