Рычаги тормоза и сцепления ИЖ MANLE, пара с креплениями

Рычаги тормоза и сцепления ИЖ MANLE с креплениями

Парный комплект предназначен для управления ручным тормозом и сцеплением на мотоциклах ИЖ Планета и ИЖ Юпитер. В него входят два рычага с собственными рулевыми кронштейнами и регулировочными узлами тросов. Такое исполнение подходит для ремонта, при котором требуется заменить не только погнутую или поврежденную ручку, но и ее основание на руле.

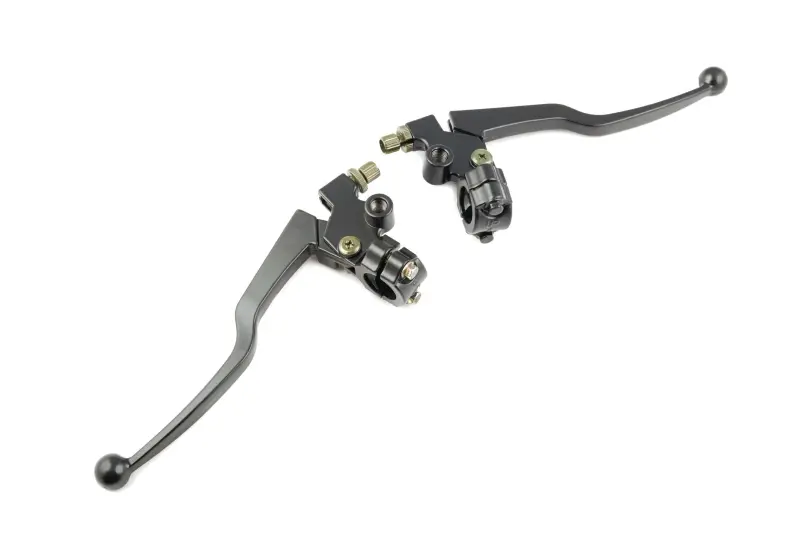

При нажатии рычаг перемещает трос соответствующего механизма. Шарнирное соединение обеспечивает поворот ручки относительно кронштейна, а резьбовый регулировочный узел служит для настройки положения оболочки троса и свободного хода. Оба рычага выполнены в черном цвете, имеют вытянутую форму с изгибом под хват и шарообразные окончания. Разъемные кронштейны позволяют закрепить детали на руле и правильно расположить их относительно рукояток.

Что учитывать при подборе

Комплект заявлен для мотоциклов семейства ИЖ, включая модели Планета и Юпитер. Перед установкой необходимо сопоставить его с деталями конкретной модификации мотоцикла. У разных годов выпуска и ранее отремонтированной техники могут различаться руль, кронштейны, тросы и органы управления. Проверка посадки до монтажа помогает исключить несовпадение сопрягаемых частей.

• Диаметр руля: внутренний размер зажима должен соответствовать месту установки кронштейна.
• Тросовый привод: сравните форму наконечника троса, способ его фиксации в рычаге и посадку оболочки в регулировочном узле.
• Геометрия крепления: проверьте расположение стяжного соединения, оси рычага и пространство рядом с рукояткой, переключателем и другими деталями руля.
• Ход управления: после сборки рычаг должен свободно перемещаться, возвращаться без заеданий и не упираться в соседние компоненты.
• Состояние тросов: поврежденная оболочка, распушенный трос или заедающий наконечник требуют обслуживания либо замены до окончательной регулировки.

Замена и настройка

Причиной замены обычно становятся деформация рычага после падения, чрезмерный люфт в шарнире, повреждение кронштейна или невозможность нормально настроить свободный ход троса. Парный формат удобен при комплексном восстановлении органов управления: детали тормоза и сцепления получают согласованное исполнение и не требуют подбора двух отдельных рычагов.

Монтаж начинают с размещения кронштейнов на руле. Их положение выбирают так, чтобы кисть естественно продолжала линию предплечья, а пальцы уверенно охватывали ручку. Зажимы затягивают равномерно, не допуская проворачивания основания. Затем устанавливают наконечники тросов, размещают оболочки в регулировочных упорах и выставляют свободный ход согласно требованиям конкретного мотоцикла.

Перед поездкой следует несколько раз нажать оба рычага при неподвижном мотоцикле, убедиться в плавном возврате и проверить действие тормоза и сцепления. После первых циклов работы полезно повторно проконтролировать фиксацию кронштейнов, положение тросовых оболочек и величину свободного хода. Комплект MANLE подходит для планового ремонта рулевого управления ИЖ и восстановления двух основных ручных приводов одним набором.
