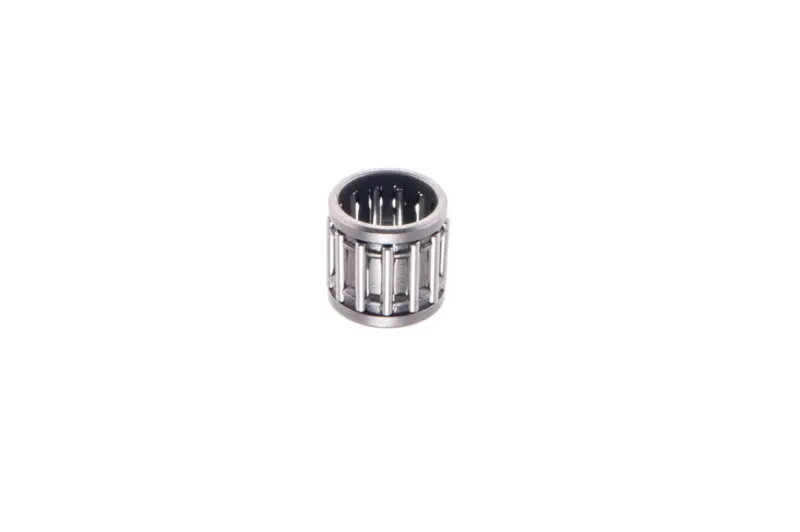

Игла-сепаратор верхней головки шатуна 16×20×20 для JAWA 350 MANLE

Игла-сепаратор верхней головки шатуна 16×20×20 для JAWA 350

Игла-сепаратор MANLE предназначен для опоры поршневого пальца в верхней головке шатуна двигателя мотоцикла JAWA 350. Деталь устанавливается между пальцем и отверстием шатуна: игольчатые ролики воспринимают радиальную нагрузку, а обойма удерживает их в заданном положении. Такая конструкция обеспечивает подвижное соединение поршня с шатуном при небольшой радиальной высоте подшипника.

Размер сепаратора — 16×20×20 мм: внутренний диаметр 16 мм, наружный диаметр 20 мм и ширина 20 мм. Все три параметра важны одновременно. Внутренний диаметр должен соответствовать поршневому пальцу, наружный — посадочному отверстию верхней головки шатуна, а ширина — доступному месту между внутренними поверхностями поршня. Совпадения только одного или двух размеров недостаточно для правильного подбора.

Конструкция и назначение

Сепаратор состоит из обоймы и расположенных по окружности игольчатых роликов. Отдельных внутреннего и наружного колец у такого подшипникового комплекта нет: дорожками качения служат поверхность поршневого пальца и отверстие верхней головки шатуна. Поэтому состояние сопряжённых поверхностей непосредственно влияет на посадку, зазор и плавность движения. Ролики распределяют радиальную нагрузку по нескольким линиям контакта, а обойма сохраняет их взаимное расположение при движении поршня и шатуна.

• Тип детали: игольчатый сепаратор поршневого пальца для верхней головки шатуна.
• Размер: 16×20×20 мм.
• Место установки: соединение поршневого пальца с верхней головкой шатуна.
• Применение: двигатель мотоцикла JAWA 350 при соответствии размеров и исполнения ремонтируемого соединения.
• Марка: MANLE.

Как проверить совместимость

Перед заказом сопоставьте размеры новой детали со снятым сепаратором и фактическими параметрами поршневого пальца, шатуна и поршня. Проверьте внутренний и наружный диаметры, ширину обоймы, форму торцов и отсутствие конструктивных отличий. Для мотоциклов, которые ранее ремонтировались, одной модели JAWA 350 недостаточно: в двигателе могли быть установлены другой шатун, поршень или палец. Размер 16×20×20 следует рассматривать как обязательный критерий, а не как приблизительное обозначение.

Одновременно осмотрите поршневой палец и отверстие верхней головки шатуна. Задиры, выработка, следы перегрева, овальность или заметный радиальный люфт нельзя устранять одной заменой сепаратора. Поскольку ролики работают непосредственно по этим поверхностям, повреждённый палец либо изношенное отверстие способны быстро ухудшить работу новой детали. Решение о составе ремонта принимают после проверки всего соединения.

Рекомендации по установке

Монтаж выполняют на очищенных сопряжённых деталях. Перед сборкой необходимо убедиться, что ролики свободно располагаются в обойме, а сама обойма не деформирована. Сепаратор устанавливают без перекоса и ударной нагрузки, после чего аккуратно вводят поршневой палец. Смазку применяют в соответствии с процедурой обслуживания конкретного двигателя; сухой запуск подшипникового соединения недопустим.

После сборки проверьте свободное движение соединения, правильное положение сепаратора по ширине и отсутствие закусывания. Палец не должен повреждать ролики или торцы обоймы во время установки. Работу удобно совмещать с ремонтом поршневой группы, заменой поршневого пальца либо обслуживанием шатуна, когда верхняя головка доступна для осмотра и измерения.

Сепаратор 16×20×20 MANLE подходит для восстановления штатного игольчатого соединения JAWA 350 только при полном совпадении посадочных параметров. Точная проверка размеров и состояния сопряжённых деталей помогает избежать неправильной посадки, избыточного зазора и повторной разборки двигателя.
