Коленвал MANLE для бензопилы Goodluck GL3800

Коленвал MANLE для бензопилы Goodluck GL3800

Коленчатый вал предназначен для ремонта двигателя бензопилы Goodluck GL3800. В поршневом механизме эта деталь принимает усилие через шатун, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент к приводу пилы. От состояния коленвала зависят равномерность вращения, корректное взаимодействие деталей двигателя и отсутствие посторонних механических шумов при работе.

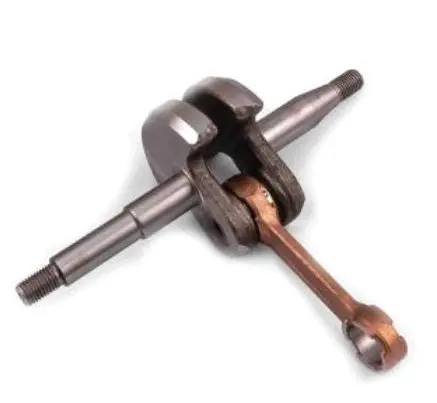

Конструкция представляет собой коленвал в сборе с шатуном. Две щеки формируют кривошипную часть, а выступающие концы вала служат для размещения сопряженных деталей двигателя. На обоих концах предусмотрены резьбовые участки. Такое исполнение требует точного совпадения посадочных мест, длины и формы концов вала с деталями, установленными в конкретной бензопиле.

Что проверить при подборе

Основной ориентир совместимости — бензопила Goodluck модели GL3800. При этом одинаковое обозначение пилы не отменяет возможных различий между выпусками и вариантами сборки. Перед заказом рекомендуется снять старый коленвал либо получить доступ к его посадочным зонам и последовательно сопоставить конструкцию.

• Модель бензопилы: деталь заявлена для Goodluck GL3800; обозначение модели следует проверить по данным самой техники.
• Общая геометрия: сравните длину вала, расположение ступеней, форму щек и положение шатуна со старой деталью.
• Посадочные диаметры: они должны соответствовать подшипникам, уплотнениям и сопряженным деталям двигателя без люфта и принудительной подгонки.
• Концы вала: проверьте длину, профиль и направление резьбовых участков, а также наличие и расположение всех уступов.
• Шатунная часть: сопоставьте длину шатуна, размеры его верхней и нижней головок и положение относительно щек.

Когда требуется замена

Поводом для разборки и проверки коленвала могут быть заметное биение, стук, возрастающая вибрация, повреждение посадочных поверхностей или резьбы. Похожие признаки способны возникать и при неисправности подшипников, поршневой группы, сцепления либо других деталей, поэтому решение о замене принимают после дефектовки разобранного двигателя. Установка нового коленвала не должна использоваться как единственный способ поиска причины неисправности.

Рекомендации по установке

Замена связана с разборкой двигателя и разъединением его корпуса. Перед сборкой проверяют состояние подшипников, уплотнений, поршня, пальца и сопряженных посадочных поверхностей. Детали с выраженным износом могут мешать правильной установке и сокращать срок службы отремонтированного двигателя. Коленвал устанавливают без ударной нагрузки на вал, резьбу и шатун; перекос при посадке недопустим. После сборки вал должен вращаться свободно, без заеданий, ощутимого осевого смещения и контакта щек с корпусом.

Эта модель MANLE подходит для восстановления двигателя Goodluck GL3800 при подтвержденном совпадении исполнения. Тщательное сравнение со снятым коленвалом до монтажа помогает учесть конструктивную версию пилы и подобрать деталь без переделки сопряженных компонентов.
