Станок для заклепывания пильных цепей MANLE

Станок MANLE для заклепывания пильных цепей

Ручной станок предназначен для соединения звеньев пильной цепи после ее сборки, изменения длины или ремонта. Инструмент формирует головку соединительной заклепки и помогает получить аккуратное подвижное соединение без ударной обработки молотком. Такое приспособление удобно для мастерской, сервисного участка и места, где регулярно собирают цепи из бухты либо восстанавливают разомкнутую цепь.

Во время работы соединительное звено с установленной заклепкой располагают между формующим и опорным участками станка. Прижимной винт удерживает деталь в нужном положении, а вращение боковой рукоятки постепенно обрабатывает выступающую часть заклепки. Формирование выполняется контролируемо, поэтому мастер может следить за плотностью соединения и вовремя остановить обработку. Заклепка должна надежно удерживать боковые пластины, но не зажимать звено: после завершения оно должно свободно поворачиваться относительно соседних деталей.

Конструкция и назначение

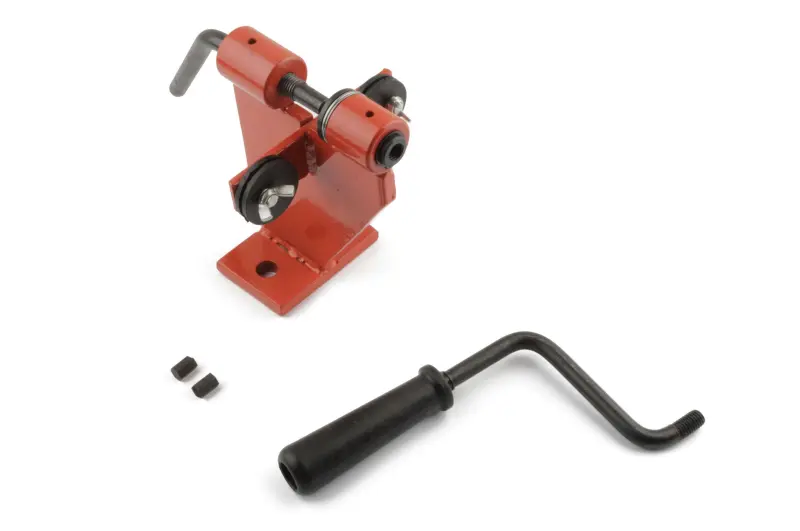

Станок имеет компактную настольную компоновку. Основание с монтажным отверстием позволяет закрепить корпус на устойчивой поверхности, чтобы инструмент не смещался при вращении рукоятки. В конструкции предусмотрены ручной привод, регулируемый прижим и контактные ролики для работы с соединительной заклепкой. Отдельная изогнутая рукоятка передает вращение на формующий механизм, а ее черная накладка обеспечивает удобный хват при повторяющихся операциях.

• Ручной привод: позволяет постепенно формировать головку заклепки и контролировать усилие по ходу работы.
• Регулируемый прижим: помогает правильно расположить соединяемое звено между контактными частями инструмента.
• Настольное основание: дает возможность жестко закрепить станок перед регулярным использованием.
• Профильная обработка: заклепка формируется вращением, что подходит для аккуратной сборки пильной цепи.

Что проверить при выборе

Совместимость определяют не по модели бензопилы, а по параметрам обслуживаемой цепи и применяемой соединительной заклепки. Перед началом работы необходимо определить шаг цепи, размеры заклепки и соответствие контактных вставок конкретному типоразмеру. Не следует считать станок универсальным для любого шага без такой проверки: перечень поддерживаемых размеров для этой модели не заявлен.

Для ремонта дополнительно подбирают соединительные детали, соответствующие исходной цепи. Боковые пластины, ведущие и режущие звенья разных серий могут отличаться геометрией и толщиной. Установка случайно выбранной заклепки способна сделать соединение чрезмерно тугим или оставить заметный боковой люфт. Сравнивают не только длину заклепки, но и посадку деталей, толщину пакета пластин и форму получаемой головки.

Практический порядок работы

Сначала станок надежно фиксируют на ровной жесткой поверхности. Цепь предварительно собирают с подходящим соединительным звеном и устанавливают заклепку в штатное положение. Затем соединение размещают между опорой и формующим роликом, аккуратно подводят прижим и вращают рукоятку без резких движений. Обработку ведут постепенно, периодически проверяя форму головки и подвижность звена.

После заклепывания осматривают обе стороны соединения и сравнивают обработанный участок с соседними заводскими заклепками. Боковые пластины должны удерживаться ровно, без перекоса, а шарнир — двигаться без заедания. Если звено стало тугим, имеет чрезмерный люфт, деформировано или собрано из несоответствующих деталей, цепь нельзя считать готовой к установке. Станок MANLE рассчитан именно на операцию соединения; для удаления старой заклепки и разъединения звеньев применяют отдельный расклепочный инструмент.
