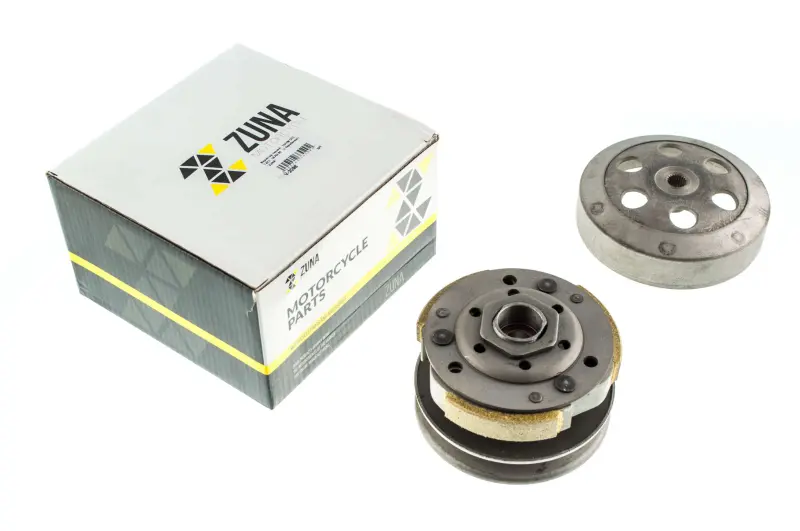

Задний вариатор с барабаном ZUNA для Honda DIO, TACT, LEAD 50

Задний вариатор с барабаном ZUNA для Honda DIO, TACT и LEAD 50

Комплект предназначен для ремонта ременной трансмиссии двухтактных скутеров Honda объемом 50 см³. Задний вариатор взаимодействует с приводным ремнем, центробежным сцеплением и редуктором, обеспечивая передачу крутящего момента к заднему колесу. Исполнение с барабаном подходит для обслуживания трансмиссии, когда требуется заменить не только ведомый шкив со сцеплением, но и охватывающий колодки барабан.

Назначение в трансмиссии скутера

В системе Honda V-Matic передний и задний шкивы соединены клиновым ремнем. При изменении оборотов и нагрузки ремень перемещается по рабочим поверхностям шкивов, благодаря чему передаточное отношение меняется без ручного переключения передач. Задний вариатор поддерживает натяжение ремня и работает совместно с передним шкивом, а встроенное центробежное сцепление подключает передачу к заднему колесу по мере набора оборотов двигателя.

Барабан устанавливается снаружи сцепления. При включении сцепления колодки взаимодействуют с его внутренней поверхностью, после чего вращение передается дальше через редуктор. Поэтому состояние барабана, колодок, ведомого шкива и ремня влияет на начало движения, разгон и стабильность работы трансмиссии. Замена собранной группы удобна при комплексном ремонте, когда несколько сопряженных деталей имеют износ либо требуют совместной проверки.

Совместимость и подбор

Товар заявлен для двухтактных Honda DIO, TACT и LEAD 50. Для Honda LEAD отдельно подтверждены модификации AF20 и AF48. Названия DIO, TACT и LEAD охватывают несколько поколений скутеров с различиями в деталях трансмиссии, поэтому одного семейства модели для выбора недостаточно.

• Уточните код модели и двигателя. Сверьте обозначение рамы и силового агрегата с документацией обслуживаемого скутера.
• Сопоставьте старую деталь. Проверьте посадку на вал, профиль соединения, диаметр и глубину барабана, размеры ведомого шкива, расположение шайб и крепежа.
• Проверьте ременную передачу. Ширина и состояние ремня, его положение между половинами шкива и соответствие крышке трансмиссии важны для правильной сборки.
• Учитывайте конфигурацию комплекта. Эта версия предлагается с барабаном сцепления; если барабан на скутере отличается по размеру или посадке, совместимость необходимо уточнить до монтажа.

Когда требуется проверка заднего вариатора

Поводом для диагностики могут быть рывки при старте, задержка включения сцепления, посторонний шум, запах перегрева, проскальзывание ремня или ухудшение разгона. Такие признаки не указывают только на одну деталь: вместе с задним вариатором проверяют приводной ремень, передний шкив, колодки и пружины сцепления, поверхности барабана, подшипники и крепление на валу. Комплексный осмотр помогает определить фактическую причину неисправности и не менять исправные компоненты.

Установка и обслуживание

Монтаж выполняют после снятия крышки ременной трансмиссии и приводного ремня. Для фиксации барабана и гаек применяют подходящий удерживающий инструмент, а крепеж затягивают моментом, указанным в сервисных данных конкретной модификации Honda. Положение шайб, втулок и других снятых деталей необходимо сохранить согласно схеме скутера.

Рабочие поверхности ремня и шкивов должны оставаться чистыми и сухими: попадание масла или смазки вызывает проскальзывание. Перед окончательной сборкой проверяют свободное перемещение ведомого шкива, состояние ремня и отсутствие задевания барабана. После установки трансмиссию сначала контролируют на посторонний шум и корректное включение сцепления, а затем проверяют в движении без резких нагрузок.

ZUNA с барабаном — практичный вариант для восстановления штатной ременной трансмиссии совместимого Honda DIO, TACT или LEAD 50. Точный подбор по коду модификации и параметрам снятой группы особенно важен для скутеров, на которых ранее менялись двигатель, крышка трансмиссии либо отдельные детали сцепления.
