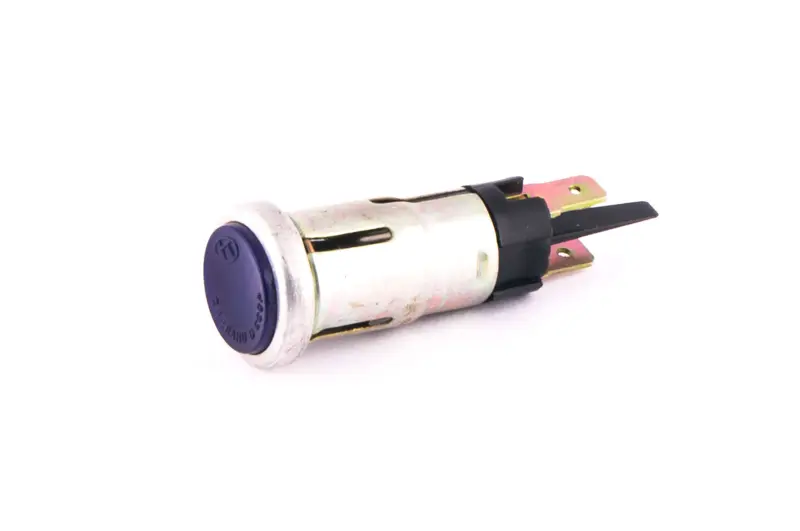

Синий глазок панели приборов с лампочкой МТ, Днепр, Урал, К-750

Синий глазок панели приборов для МТ, Днепр, Урал и К-750

Компактный контрольный индикатор предназначен для установки в приборную панель отечественного мотоцикла. Он формирует отдельную световую точку, которая помогает водителю распознавать включение соответствующего режима, не отвлекаясь от дороги. В конструкцию входят синий рассеиватель и лампочка, поэтому деталь подходит для локального ремонта панели без замены спидометра, корпуса щитка и остальных контрольных сигналов.

Назначение и устройство

При подаче питания лампочка подсвечивает синий глазок, а цветной рассеиватель делает сигнал различимым среди других обозначений панели. Синий цвет традиционно применяется для контроля дальнего света. Подключать индикатор следует в соответствии со схемой конкретного мотоцикла: расположение и назначение сигналов могли отличаться в зависимости от модели, года выпуска и ранее выполненных переделок проводки.

Деталь имеет цилиндрический корпус, круглый лицевой ободок и расположенные с тыльной стороны контактные выводы. Такая компоновка рассчитана на размещение в отдельном отверстии приборной панели. Глазок можно использовать при восстановлении отсутствующего индикатора, замене поврежденного рассеивателя или ремонте места, где прежний корпус перестал надежно удерживаться в панели.

Совместимость и правильный подбор

Товар заявлен для мотоциклов МТ, Днепр, Урал и К-750. Это широкая группа техники с разными вариантами приборных щитков и бортового оборудования, поэтому одного названия модели для уверенного выбора недостаточно. Перед заказом сравните деталь со старым индикатором и посадочным местом: важны диаметр отверстия и лицевого ободка, длина корпуса, способ фиксации, количество и расположение выводов.

Отдельно проверьте напряжение установленной лампочки и напряжение бортовой сети мотоцикла. В семействах К-750, МТ, Днепр и Урал встречаются разные исполнения электрооборудования, а техника после ремонта могла быть переоборудована. Наличие лампочки в конструкции не отменяет этой проверки. Если параметры лампы не соответствуют конкретному мотоциклу, ее необходимо подобрать по штатной схеме и характеристикам прежней детали.

Цвет также сверяют с назначением позиции на щитке. Для индикации дальнего света применяется синий глазок, однако при восстановлении переделанной панели лучше сохранить принятую на этом мотоцикле логику цветовых сигналов. Это исключает ситуацию, когда индикатор работает, но его цвет сообщает водителю не тот режим.

Установка и проверка

Перед работой обесточьте бортовое оборудование. Снимайте панель аккуратно, чтобы не повредить соседние лампы, провода и крепления приборов. Новый корпус устанавливают в подготовленное отверстие без перекоса и чрезмерного усилия. Лицевой ободок должен прилегать ровно, а задняя часть не должна мешать проводке или упираться в соседние детали.

Контакты подключают по штатной схеме мотоцикла, сохраняя надежную изоляцию соединений. Выводы не должны замыкаться на металлические части панели, натягивать провода или касаться подвижных деталей. До окончательной сборки включите соответствующий режим и убедитесь, что глазок светится устойчиво, а остальные контрольные приборы работают без изменений.

Когда требуется замена

• синий рассеиватель треснул, помутнел или утрачен;
• корпус ослаб и не удерживается в посадочном отверстии;
• контактные выводы повреждены или сильно окислены;
• индикатор отсутствует после ремонта либо переделки панели;
• сигнал не работает после проверки лампы, проводки и соединений.

Синий глазок с лампочкой позволяет восстановить конкретный контрольный сигнал и сохранить привычную компоновку приборной панели. Точное сравнение посадки, выводов, напряжения и назначения индикатора особенно важно для старой техники, где состояние щитка и схема подключения нередко отличаются от заводского исполнения.
