Замок зажигания RGC для ИЖ, К-750 и Урал старого образца

Замок зажигания RGC для ИЖ, К-750 и Урал старого образца

Замок предназначен для восстановления штатного управления зажиганием и световыми приборами на отечественных мотоциклах со старым типом центрального переключателя. Такая конструкция применялась на К-750, ранних мотоциклах Урал, а также ИЖ Планета и ИЖ Юпитер. Деталь подходит для ремонта техники, на которой переключатель установлен в корпусе фары и управляется съемным ключом.

В старой схеме мотоцикла этот прибор выполняет больше функций, чем обычный выключатель двигателя. После полного введения ключа подключаются зажигание и предусмотренные схемой потребители, а поворот ключа используется для выбора режима освещения. Конкретное распределение положений зависит от модели и варианта проводки: на разных выпусках направление включения ближнего, дальнего или стояночного света могло отличаться. Поэтому подключать новый замок следует по схеме именно своего мотоцикла, сохраняя назначение каждого провода.

Конструкция и назначение

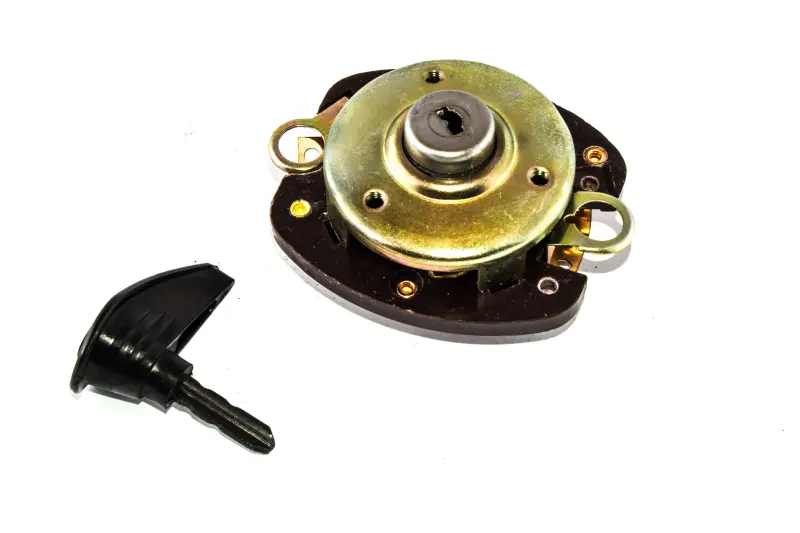

Замок выполнен в формате открытого центрального переключателя старого образца. Он имеет круглую верхнюю часть с приемником ключа, контактное основание, выводы для подключения проводки и боковые петли для установки в штатном месте. В комплект входит один ключ характерной для этого типа плоской формы. Такая конфигурация рассчитана на замену аналогичного переключателя без перехода на современный цилиндровый замок другой геометрии.

• Совместимость: К-750, мотоциклы Урал старого образца, ИЖ Планета и ИЖ Юпитер с соответствующим центральным переключателем.
• Расположение: штатное место центрального переключателя в корпусе фары на мотоциклах, где использована такая компоновка.
• Управление: введение ключа включает предусмотренные схемой контакты зажигания, а его поворот выбирает режим подключенных световых приборов.
• Исполнение: контактное основание с несколькими выводами, металлическая верхняя пластина, боковые установочные петли и отдельный съемный ключ.

Как правильно подобрать замок

Обозначение «старого образца» относится не к году выпуска детали, а к ее конструкции и способу установки. Перед заказом сравните форму старого переключателя, расположение приемника ключа, очертания основания, точки крепления и конфигурацию контактных выводов. Названия ИЖ или Урал недостаточно: в пределах одной марки встречались разные поколения электрооборудования, поэтому решающим остается фактическое исполнение установленной детали.

Отдельно проверьте схему проводки и напряжение бортовой системы своего мотоцикла. Не следует переносить провода на новый замок только по их цвету или положению на старой детали: после предыдущих ремонтов раскладка могла быть изменена. Каждый провод нужно определить по назначению, затем подключить к соответствующему контакту и проверить надежность соединений. До начала монтажа аккумулятор отключают.

Когда требуется замена

Поводом для установки нового замка становятся нестабильное включение зажигания, пропадание света при движении ключа, ослабленные выводы, повреждение основания или заметный люфт механизма. Перед заменой полезно проверить состояние клемм и проводов: неисправность соединения может давать те же признаки, что и изношенная контактная группа. Если проблема находится внутри переключателя либо его крепление повреждено, установка исправной детали возвращает штатное управление без переделки внешнего вида фары.

После монтажа последовательно проверьте выключение и включение зажигания, работу сигнала и все предусмотренные положения освещения. Провода не должны натягиваться, касаться острых краев или мешать установке оптики. Для восстановительного ремонта особенно важно сохранить исходную логику управления конкретной модели — тогда замок будет корректно взаимодействовать с остальными приборами мотоцикла.
