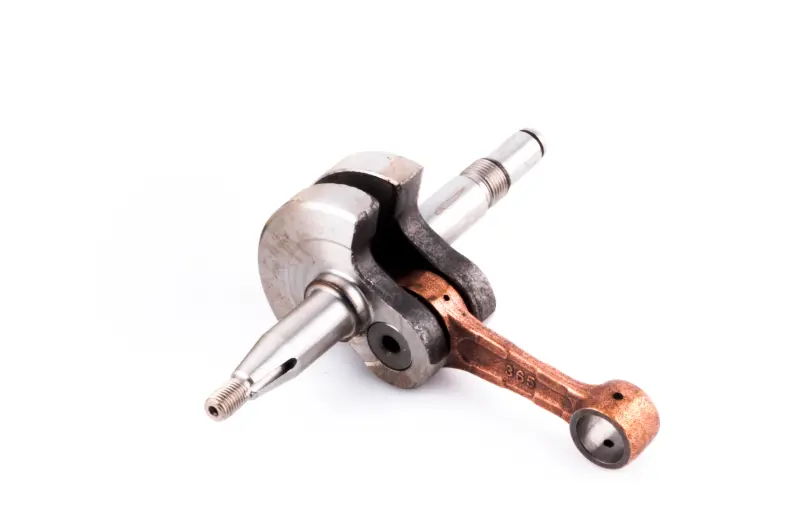

Коленвал с шатуном для бензопил Husqvarna 365/372

Коленвал с шатуном для бензопил Husqvarna 365/372

Коленвал предназначен для ремонта двигателя бензопил Husqvarna 365 и 372. Деталь принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент на приводные компоненты пилы. От состояния коленвала зависят правильная кинематика поршневой группы, равномерность вращения и отсутствие постороннего стука в двигателе.

Назначение и конструкция

Конструкция объединяет коленчатый вал, противовесы и шатун. По обеим сторонам расположены посадочные участки для сопряженных деталей двигателя. Во время работы шатун соединяет поршень с коленвалом, а противовесы участвуют в балансировке вращающейся системы. Такая деталь постоянно работает под переменной нагрузкой, поэтому состояние шеек, посадок и соединения с шатуном имеет непосредственное значение для нормальной работы мотора.

Коленвал заменяют при подтвержденном биении, деформации, повреждении посадочных участков, критическом люфте шатуна или выраженном износе сопряжений. Поводом для диагностики могут быть механический стук, необычная вибрация, заедание при проворачивании двигателя либо повреждения, обнаруженные после разборки. Эти признаки не следует оценивать изолированно: похожие проявления могут возникать из-за подшипников, поршневой группы, сцепления и других деталей. Перед ремонтом необходимо установить причину неисправности и проверить все сопряженные компоненты.

Как правильно подобрать деталь

Позиция заявлена для бензопил Husqvarna 365 и 372, однако одного номера модели недостаточно для окончательного подбора. У этих пил существуют различные исполнения и годы выпуска, а каталоги запасных частей разделяют отдельные модификации. До установки нужно сверить полное обозначение бензопилы и ее производственные данные с документацией конкретного экземпляра.

• Модель и модификация: проверьте полное обозначение 365 или 372, включая дополнительные индексы серии.
• Геометрия: сопоставьте общую конфигурацию, длину и расположение ступеней вала со снятой деталью.
• Посадочные участки: сравните диаметры шеек, резьбовые концы, проточки и места установки сопряженных компонентов.
• Шатун: проверьте его длину, ширину головок и размеры посадок под палец и кривошип.
• Сопряжения: убедитесь в соответствии подшипников, уплотнений, маховика, сцепления и деталей привода.

Сравнение выполняют по техническим размерам и схеме двигателя, а не только по внешнему сходству. Особенно внимательно следует подбирать коленвал для пил, которые ранее ремонтировались или собирались с компонентами другой модификации.

Замена и проверка после монтажа

Для замены коленвала двигатель разбирают с разделением половин картера. Сервисная процедура предусматривает предварительное снятие связанных систем и применение специальных приспособлений для разъединения картера и работы с валом. Ударная установка может повредить посадки, подшипники или нарушить геометрию детали, поэтому монтаж следует выполнять подходящим инструментом с соблюдением последовательности из руководства для конкретной версии пилы.

При разборке проверяют картер, подшипники, уплотнения, поршень, палец и посадки сопряженных компонентов. Изношенные детали нельзя оставлять рядом с новым коленвалом: люфт, загрязнение или поврежденная посадка способны ухудшить результат ремонта. Перед окончательной сборкой вал должен проворачиваться равномерно, без закусывания и постороннего контакта с картером. После сборки проверяют свободное вращение, правильность установки сцепления и маховика, герметичность картера и работу двигателя во всех предусмотренных режимах.

Этот коленвал подходит для капитального ремонта бензопил Husqvarna 365/372 при точно установленном повреждении штатной детали. Тщательная сверка исполнения пилы и профессиональная установка помогают восстановить правильное движение поршневой группы и стабильную передачу крутящего момента.
