Центральный лабиринт коленвала VCH для JAWA 350 6V

Центральный лабиринт коленвала VCH для JAWA 350 6V

Центральный лабиринт предназначен для коленчатого вала двухцилиндровых мотоциклетных двигателей JAWA и ČZ старого поколения, относящихся к версии 6V. Деталь устанавливается в средней части коленвала и выполняет функцию лабиринтного уплотнения центральной опоры. Она применяется при восстановлении двигателя, когда коленчатый вал разобран для замены изношенных деталей, подшипников или последующей центровки.

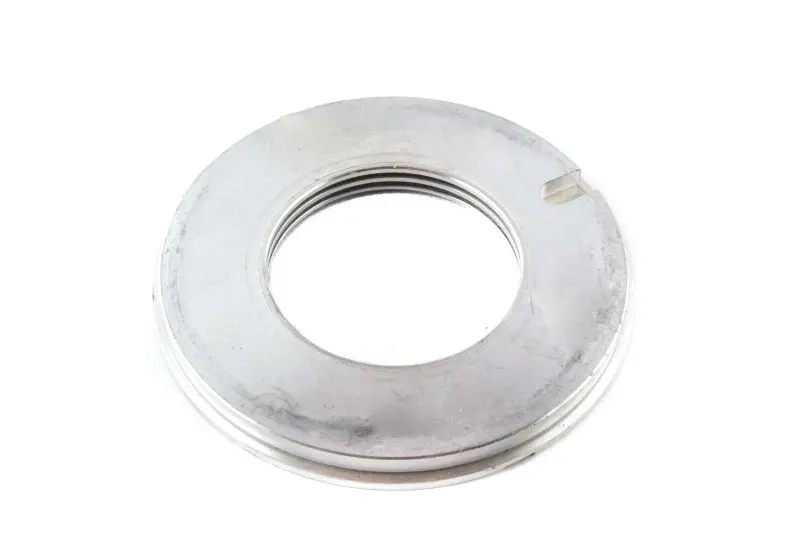

Деталь имеет кольцевую форму с центральным отверстием, концентрическими канавками и небольшим фиксирующим пазом на наружной кромке. Такая геометрия соответствует назначению центрального лабиринта и должна совпадать с посадочным местом конкретного коленвала. Лабиринт изготовлен из алюминия; страна изготовления — Чехия. В товарном названии производителем указан VCH.

Назначение детали

Лабиринт относится к кривошипному механизму и работает в центральной части составного коленчатого вала. Его устанавливают вместе с деталями средней опоры, поэтому замена обычно связана не с наружным обслуживанием двигателя, а с полноценным ремонтом коленвала. При наличии выработки, поврежденных кромок, деформации либо несоответствия посадки старую деталь не следует возвращать в отремонтированный механизм.

Обозначение 6V служит важным признаком исполнения. Оно отделяет эту деталь от центральных лабиринтов для более поздних JAWA 350 типов 638, 639 и 640. Детали разных поколений нельзя считать взаимозаменяемыми только из-за сходного назначения или кольцевой формы.

Подтвержденная применяемость

Лабиринт этого исполнения используется на следующих мотоциклах:

• JAWA 350 тип 354 Kyvacka, 360 Panelka, 361 Sport и 362 Californian;
• JAWA 350 тип 633 Bizon и тип 634;
• JAWA 250 тип 623 Bizon;
• ČZ 250 тип 471 и ČZ 350 тип 472.

При подборе ориентируйтесь прежде всего на тип двигателя и исполнение коленчатого вала, а не только на марку мотоцикла или напряжение бортового оборудования. На старой технике двигатель либо коленвал могли быть заменены, поэтому модель в документах не всегда однозначно определяет установленную модификацию.

Что проверить перед установкой

• Модификацию двигателя. Она должна относиться к перечисленным моделям и конструкции 6V.
• Посадочную геометрию. Сопоставьте центральное отверстие, наружный профиль, расположение канавок и фиксирующего паза со снятой деталью и коленвалом.
• Состояние соседних деталей. Во время разборки проверьте центральные подшипники, кольца, посадочные поверхности и элементы фиксации; новый лабиринт не устраняет износ сопряженных деталей.
• Точность сборки. После работ коленчатый вал должен быть правильно собран и отцентрирован в соответствии с ремонтной документацией нужного двигателя.

Монтаж требует доступа к средней части коленвала и выполнения точных операций с его составными деталями. Такой ремонт целесообразно поручать мастеру, располагающему оборудованием для разборки, запрессовки и контроля центровки. До окончательной сборки необходимо убедиться, что лабиринт установлен без перекоса, фиксирующий участок расположен правильно, а вращающиеся детали не задевают его поверхность.

Центральный лабиринт VCH подойдет для планового восстановления подходящего двигателя JAWA или ČZ, если подтверждены версия 6V, модель и конфигурация коленчатого вала. Точная проверка посадки до сборки помогает избежать повторной разборки двигателя и правильно согласовать новую деталь с центральной опорой.
