Контактный прерыватель зажигания ИЖ Юпитер в сборе

Контактный прерыватель зажигания ИЖ Юпитер в сборе

Прерыватель предназначен для обслуживания мотоциклов ИЖ Юпитер с контактной системой зажигания. Он управляет моментом размыкания контактов, после которого катушка формирует высокое напряжение для появления искры на свече. Для двухцилиндрового двигателя Юпитера применены два расположенных друг напротив друга контактных механизма: каждый из них настраивается для своего цилиндра.

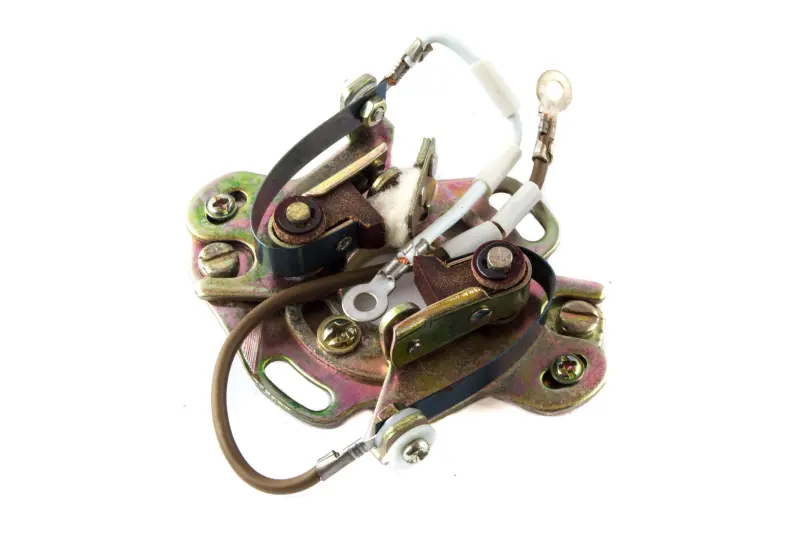

Деталь поставляется как собранная панель с двумя контактными группами, основаниями, пружинными рычагами, изоляторами, соединительными проводами и кольцевыми клеммами. На металлической пластине предусмотрены крепежные точки и продолговатые пазы. Такая конструкция позволяет установить механизм на штатное место, выполнить подключение и перейти к регулировке без отдельного подбора правой и левой контактных групп.

Как работает прерыватель

Пока контакты замкнуты, ток проходит через первичную обмотку катушки и создает магнитное поле. Вращающийся вместе с якорем генератора кулачок воздействует на рычаг, размыкая контактную пару в заданном положении коленчатого вала. Резкое изменение магнитного потока вызывает появление высокого напряжения во вторичной обмотке катушки, после чего между электродами свечи возникает искра. Правильность этого процесса зависит от состояния контактных площадок, их зазора и момента начала размыкания.

Две контактные группы нужны потому, что зажигание на двухцилиндровом ИЖ Юпитер регулируется отдельно для каждого цилиндра. После монтажа недостаточно только закрепить панель и присоединить провода: необходимо последовательно выставить зазор обеих пар, а затем проверить момент зажигания для каждого цилиндра по руководству конкретной модификации мотоцикла.

Когда требуется замена

Проверить прерыватель стоит при затрудненном запуске, перебоях искрообразования, нестабильной работе двигателя или невозможности удержать правильную регулировку. Причиной могут быть подгоревшие либо неровные контактные площадки, ослабление пружинного рычага, износ опорных деталей, нарушение изоляции или люфт подвижной части. Если очистка и повторная настройка не возвращают устойчивую работу, установка собранной панели помогает заменить обе контактные группы одновременно.

Что проверить перед покупкой

• Тип зажигания. Прерыватель выбирают для мотоцикла ИЖ Юпитер, на котором сохранена механическая контактная система. Для техники, переоборудованной на бесконтактное зажигание, такая деталь не используется.
• Исполнение панели. Сравните со старой деталью форму основания, расположение крепежных отверстий и пазов, ориентацию двух контактных механизмов.
• Подключение. Сопоставьте количество проводов, длину выводов, тип кольцевых клемм и места их присоединения. Проводники не должны мешать движению рычагов или касаться вращающихся деталей.
• Состояние сопряженных деталей. Перед установкой проверьте кулачок и крепеж. Изношенный кулачок или люфт посадки мешают получить стабильный зазор даже с новым прерывателем.

Установка и настройка

Панель устанавливают на штатное посадочное место, сохраняя схему подключения снятой детали. Крепеж сначала затягивают так, чтобы оставалась возможность регулировки. Затем коленчатый вал проворачивают до максимального раскрытия соответствующей контактной пары, выставляют предписанный зазор и фиксируют регулировочные винты. После этого определяют начало размыкания и корректируют момент зажигания. Процедуру повторяют для второго цилиндра; при проверке одной пары вторую изолируют согласно руководству по обслуживанию мотоцикла.

Перед запуском следует убедиться, что контакты сходятся рабочими площадками, рычаги перемещаются свободно, изолирующие детали установлены правильно, а клеммы надежно закреплены. Окончательный выбор значений зазора и опережения выполняют по инструкции именно для вашей версии ИЖ Юпитер, поскольку настройки разных модификаций могут отличаться.
