Реле поворотов VCH 12 В для ЯВА 350

Реле поворотов VCH 12 В для мотоцикла ЯВА 350

Реле формирует периодическое включение ламп указателей поворота в 12-вольтовой бортовой сети мотоцикла ЯВА 350. Деталь предназначена для ремонта штатной системы световой сигнализации: после команды переключателя она обеспечивает повторяющиеся световые импульсы, благодаря которым выбранное направление движения обозначается мигающим сигналом, а не постоянным свечением лампы.

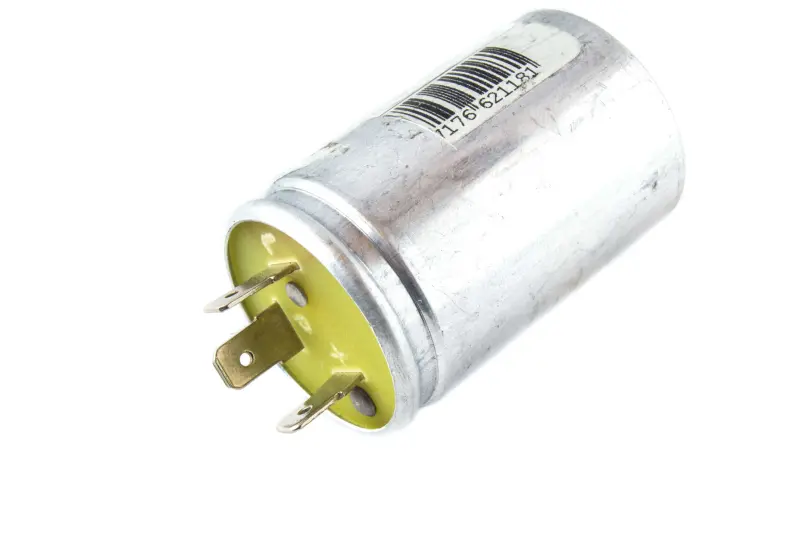

Модель выполнена в цилиндрическом металлическом корпусе и оснащена тремя наружными плоскими контактами. Такая конструкция позволяет устанавливать реле в предусмотренное для него место и подключать его к штатной проводке через отдельные клеммы. Расположение и ширину контактов необходимо сопоставить со старой деталью и ответной частью проводки до начала монтажа: одинаковое напряжение само по себе не подтверждает совпадение назначения каждой клеммы.

Что проверить при выборе

• Напряжение бортовой сети. Это исполнение рассчитано на 12 В и не должно выбираться вместо версии для 6-вольтовой системы.
• Модель мотоцикла. Совместимость заявлена для ЯВА 350, однако перед установкой следует учитывать конкретную модификацию, состояние проводки и ранее внесенные изменения.
• Количество подключений. У реле три плоских вывода; их число, форма, взаимное расположение и назначение должны соответствовать разъему либо отдельным клеммам мотоцикла.
• Тип указателей поворота. Если штатные лампы были заменены светодиодными или изменена их нагрузка, нужно отдельно проверить пригодность реле для такой конфигурации. Для этой модели работа со светодиодами не заявлена.
• Посадочное место. Сравните форму корпуса, способ фиксации и свободное пространство рядом с проводкой, чтобы клеммы не находились под натяжением после сборки.

Когда реле требует проверки или замены

На неисправность могут указывать отсутствие мигания при исправных лампах, постоянное свечение указателей, нестабильный ритм либо периодическое исчезновение сигнала. Эти признаки не всегда связаны только с реле: похожее поведение вызывают перегоревшая лампа, окисленные соединения, слабый контакт массы, повреждение проводки или неисправность переключателя. Поэтому перед заменой полезно осмотреть патроны и клеммы, проверить лампы с обеих сторон и убедиться, что в точке подключения присутствует требуемое напряжение.

Если старое реле имеет трещины, следы перегрева, сильно окисленные выводы или перестает стабильно работать после проверки остальных компонентов, установка исправной детали возвращает системе нормальный прерывистый режим. При этом новое реле не устраняет дефекты проводки: загрязненные и ослабленные соединения следует очистить и надежно зафиксировать отдельно.

Рекомендации по установке

Перед работой отключите аккумулятор и зафиксируйте расположение проводов на прежнем реле. Подключайте три вывода по электросхеме конкретной модификации ЯВА, а не только по внешнему положению контактов: клеммы разного назначения нельзя переставлять произвольно. Контактные наконечники должны надеваться плотно, без перекоса и чрезмерного усилия. Корпус размещают так, чтобы провода не касались горячих и подвижных деталей и не изгибались непосредственно возле наконечников.

После сборки проверьте левую и правую стороны отдельно, работу передних и задних указателей, контрольной лампы на приборной панели и устойчивость ритма. Реле VCH 12 В подходит для планового восстановления системы поворотов ЯВА 350 при совпадении напряжения, трехконтактного подключения и конфигурации штатных ламп.
