Реле-регулятор напряжения JAWA 350/638 12 В старого образца VCH

Реле-регулятор напряжения JAWA 350/638 12 В старого образца

Реле-регулятор VCH предназначено для системы зарядки мотоциклов JAWA 350 и JAWA 638 с бортовым напряжением 12 В. Деталь управляет регулированием напряжения, которое вырабатывает генератор при работающем двигателе. Ее устанавливают вместо штатного регулятора соответствующего старого исполнения при ремонте электрооборудования или восстановлении мотоцикла в близкой к заводской конфигурации.

Это модель старого образца, поэтому она не является универсальной заменой для каждого регулятора JAWA. В продаже встречаются внешне и функционально отличающиеся электронные версии, регуляторы для других типов генераторов, а также детали, рассчитанные на 6 В. Совпадение только марки и рабочего объема мотоцикла недостаточно: перед выбором необходимо установить, какая система зарядки фактически используется на конкретной машине.

Конструкция и назначение

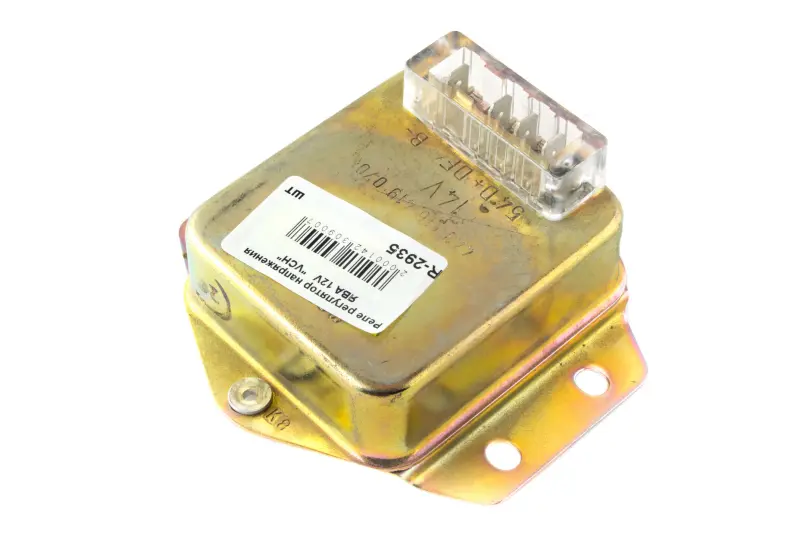

Регулятор выполнен в закрытом прямоугольном корпусе с монтажным основанием. Основание имеет отверстия для крепления, а подключение проводки выполняется через общий многоконтактный разъем. Такая компоновка соответствует классическому исполнению детали и позволяет установить ее на предусмотренное посадочное место без подключения каждого вывода отдельной клеммой.

Во время работы регулятор участвует в поддержании заданного режима системы зарядки при изменении оборотов двигателя и нагрузки от потребителей. Исправность этой детали важна для согласованной работы генератора и аккумулятора. Основанием для проверки регулятора могут быть нестабильные показания напряжения, отсутствие нормальной зарядки или отклонения, обнаруженные при диагностике электрооборудования. Эти признаки не всегда указывают только на регулятор: перед заменой также проверяют проводку, разъемы, массу, генератор и состояние аккумулятора.

Что проверить при подборе

• Модель мотоцикла: изделие заявлено для JAWA 350 и JAWA 638.
• Номинальное напряжение: требуется 12-вольтовая система; для техники с оборудованием на 6 В эта версия не подходит.
• Тип исполнения: нужен регулятор старого образца, а не электронная модификация иной конструкции.
• Подключение: должны совпадать форма разъема, количество и расположение контактных позиций.
• Крепление: следует сопоставить положение монтажных отверстий, форму основания и доступное место установки.

При подборе для мотоцикла с измененной проводкой, замененным генератором или ранее выполненной модернизацией ориентироваться только на обозначение JAWA 638 нельзя. Сначала определяют напряжение установленного оборудования и тип применяемого регулятора, затем сравнивают разъем и крепление со снимаемой деталью. Это особенно актуально для мотоциклов, которые за годы эксплуатации могли получить компоненты от другой версии.

Установка и проверка

Монтаж выполняют на штатное место с надежной фиксацией корпуса и полным соединением разъема. Перед подключением осматривают контакты колодки и проводку: окисление, ослабленные соединения или поврежденная изоляция способны нарушить работу системы зарядки даже с исправной новой деталью. Схему выводов следует сверять с электросхемой конкретной модификации мотоцикла, не переставляя провода только по внешнему сходству разъемов.

После установки проверяют работу системы зарядки измерительным прибором в предусмотренных для мотоцикла режимах. Реле-регулятор VCH подходит для ремонта JAWA 350/638 с сохранившимся 12-вольтовым оборудованием старого типа и позволяет заменить деталь той же конструктивной разновидности без перехода на электронную версию.
