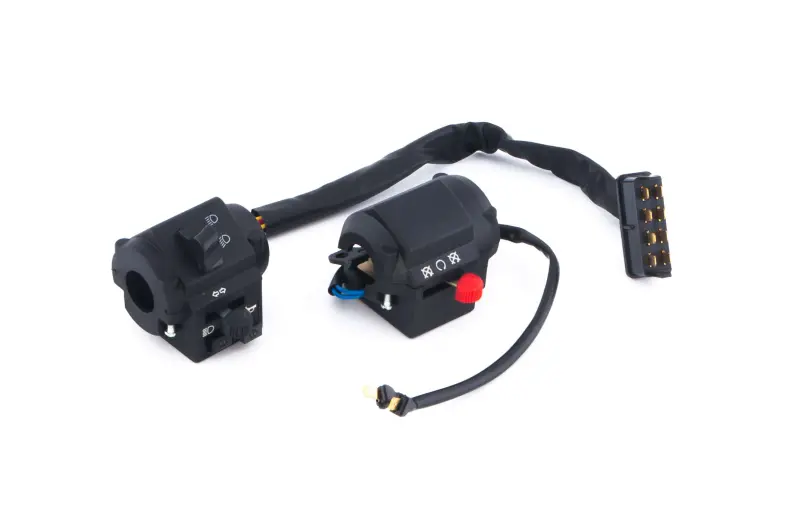

Комплект блоков переключателей руля JAWA 350/638 JING (mod. B)

Блоки переключателей руля JAWA 350/638 JING (mod. B)

Комплект из двух рулевых блоков предназначен для мотоциклов JAWA 350 и JAWA 638. Переключатели размещают основные органы управления непосредственно возле рукояток, поэтому водитель может включать необходимые функции, не убирая руки с руля. Это практичное решение для восстановления управления светотехникой, указателями поворота и звуковым сигналом при ремонте мотоцикла.

В комплект входят два отдельных корпуса с кнопками и переключателями. На органах управления предусмотрены понятные пиктограммы, помогающие ориентироваться в назначении команд. Блоки снабжены проводными выводами: основной жгут оканчивается многоконтактным разъёмом, а отдельные соединения выполнены самостоятельными проводами с контактами. Такая компоновка требует внимательного сопоставления с проводкой конкретного мотоцикла перед монтажом.

Что проверить при выборе

Обозначение mod. B указывает на конкретный вариант исполнения комплекта. Для правильного подбора недостаточно учитывать только название модели мотоцикла: на технике разных лет, после ремонта или переделки могли использоваться отличающиеся переключатели и соединения. До заказа сравните новый комплект со снятыми деталями по форме корпусов, расположению кнопок, способу крепления, количеству проводов, конфигурации разъёма и размещению контактов.

• Модель мотоцикла: комплект заявлен для JAWA 350 и JAWA 638.
• Исполнение: версия JING mod. B должна соответствовать установленному ранее варианту или подготовленной схеме подключения.
• Органы управления: сопоставьте набор пиктограмм, клавиш и переключателей с функциями штатных блоков.
• Подключение: проверьте форму основного разъёма, число и расположение контактов, а также назначение отдельных проводов.
• Установка на руль: сравните посадочную часть, взаимное положение половин корпуса и крепёж со старыми переключателями.

Замена и установка

Поводом для замены рулевых блоков становятся повреждённые корпуса, сломанные клавиши, нечёткая фиксация положений, пропадающий контакт или нестабильная работа управляемых функций. Комплект из двух блоков подходит для комплексного обновления органов управления на руле и позволяет привести левую и правую стороны к одному варианту исполнения. При необходимости можно заранее проверить, требуется ли замена обоих блоков или только одной стороны, однако подключение следует выполнять с учётом всей схемы мотоцикла.

Перед демонтажем полезно зафиксировать расположение разъёмов и отдельных проводов старых переключателей. Каждый контакт подключают по его назначению, не ориентируясь только на цвет изоляции: проводка могла ремонтироваться или заменяться предыдущим владельцем. Жгуты следует уложить так, чтобы они не натягивались при полном повороте руля, не зажимались креплениями и не соприкасались с подвижными деталями.

После монтажа проверьте фиксацию корпусов и работу каждой команды по отдельности: света, указателей поворота, звукового сигнала и остальных функций, предусмотренных проводкой конкретной JAWA. Кнопки должны свободно перемещаться, а жгуты — сохранять запас хода при повороте руля в обе стороны. Если разъём, распиновка или набор команд отличаются от снятых блоков, подключение необходимо согласовать со схемой конкретной модификации, не переставляя контакты наугад.

Этот комплект стоит выбирать для ремонта JAWA 350/638, когда требуется пара рулевых переключателей JING в исполнении mod. B. Тщательное сравнение корпусов, разъёмов и функций перед установкой помогает избежать несовпадения и восстановить удобное управление основными командами мотоцикла.
