Замок зажигания МТ, Днепр, Урал JING mod.C

Замок зажигания JING mod.C для мотоциклов МТ, Днепр и Урал

Ключевой замок предназначен для управления включением зажигания и подключенных к нему потребителей бортовой сети мотоцикла. Модель JING mod.C рассчитана на применение на мотоциклах МТ, Днепр и Урал. Деталь подходит для ремонта штатной системы, когда старый замок изношен, поврежден или перестал устойчиво работать в предусмотренных положениях.

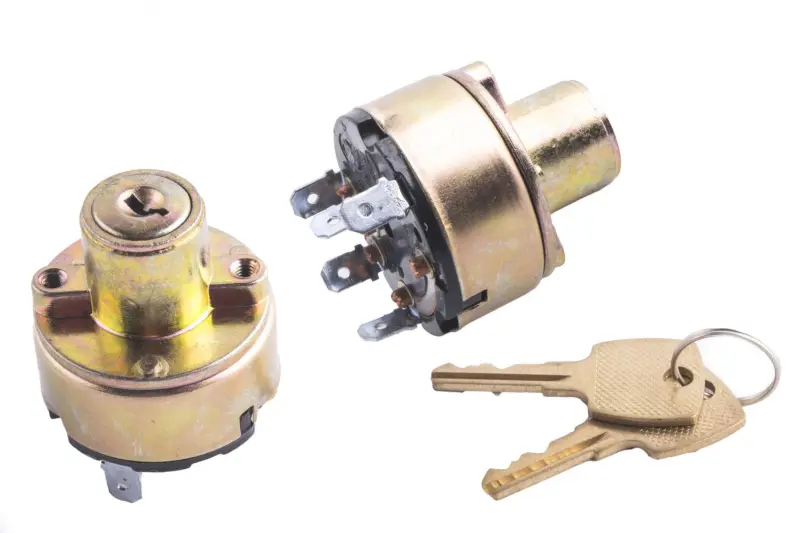

Замок имеет цилиндрический корпус, фронтальную личинку под плоский ключ и монтажный фланец с двумя отверстиями. На тыльной стороне расположена контактная группа с плоскими выводами для проводки. Такая компоновка позволяет установить корпус в панели и подключить провода с обратной стороны, сохранив доступ к ключу со стороны водителя. Ключ механически переводит контактную группу между рабочими положениями, поэтому состояние замка влияет на стабильность включения зажигания и другого оборудования, подключенного согласно схеме конкретного мотоцикла.

Что проверить при подборе

• Исполнение: обозначение mod.C нужно учитывать отдельно от других вариантов замков JING для тех же семейств мотоциклов.
• Посадочное место: сравните форму и глубину корпуса, расположение фланца и расстояние между крепежными отверстиями со снятой деталью.
• Контактную часть: должны совпадать количество, расположение и тип выводов, а также схема их соединения в разных положениях ключа.
• Проводку мотоцикла: перед установкой проверьте фактическое подключение по схеме своей модификации, особенно если проводка ранее ремонтировалась или переделывалась.
• Свободное пространство: за панелью должно оставаться достаточно места для корпуса, клемм и проводов без перегиба и натяжения.

Когда замок требует замены

Основанием для замены могут быть нестабильное включение зажигания, пропадание контакта при небольшом движении ключа, нечеткая фиксация положений, заедание личинки, заметный люфт корпуса, окисление выводов или повреждение крепления. Перед покупкой полезно проверить и соседние участки проводки: похожие проявления возникают при ослабленных клеммах, поврежденных проводах или плохом соединении с аккумулятором. Такая проверка помогает определить причину неисправности и не переносить старую проблему на новую деталь.

Рекомендации по установке

Работы выполняют при отключенном аккумуляторе. До снятия старого замка зафиксируйте расположение каждого провода и обозначьте клеммы, чтобы не перепутать соединения при сборке. Отсоединяйте наконечники за корпус клеммы, не тяните за провод. Новый замок устанавливают без перекоса, после чего проверяют надежность крепления и плотность каждого соединения. Провода не должны натягиваться, касаться острых кромок или замыкаться на металлический корпус.

После подключения последовательно проверьте все предусмотренные положения ключа: отключение, включение зажигания и работу связанных потребителей. Если назначение выводов старого замка отличается, ориентируйтесь на схему мотоцикла, а не только на прежнее расположение проводов. Точное сравнение посадки и контактной группы особенно важно для техники, которая за годы эксплуатации могла получить другую панель либо измененную проводку.
