Замок зажигания VCH для JAWA 350/638/639/640, 12 В

Замок зажигания VCH для JAWA 350/638/639/640

Замок предназначен для включения и отключения зажигания на мотоциклах JAWA с бортовой системой 12 В. Деталь подходит для JAWA 350 и моделей 638, 639, 640, поэтому ориентирована на ремонт электрики этих мотоциклов без перехода на замок другого типа. Поворот ключа позволяет переводить мотоцикл между предусмотренными положениями включения и выключения, а контактная часть передает команды подключенным потребителям согласно штатной схеме конкретной модификации.

Конструкция и назначение

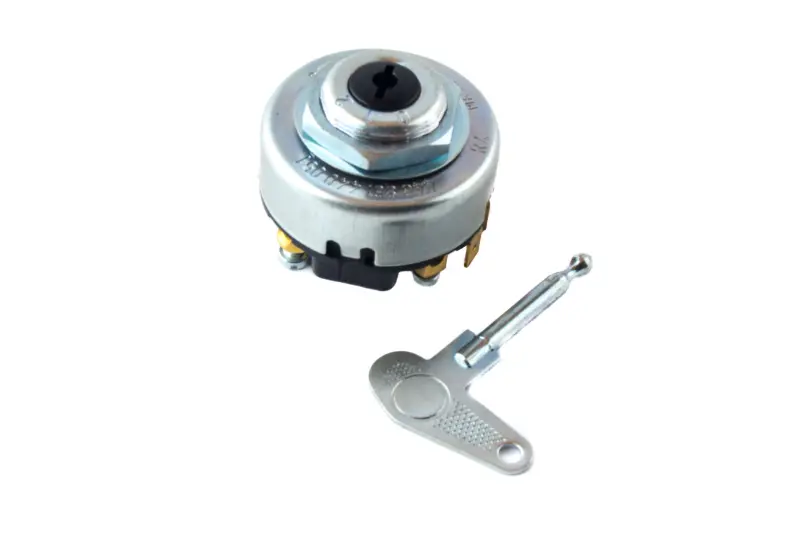

Замок выполнен в компактном круглом корпусе. Спереди расположена цилиндровая часть под ключ, резьбовая монтажная шейка и прижимная гайка, с помощью которой деталь фиксируется в панели. С обратной стороны находится изолирующее основание с контактными выводами для подключения проводки. Такая компоновка позволяет установить механизм в штатное отверстие и соединить его с существующими разъемами или отдельными клеммами мотоцикла.

При повороте ключа внутренняя контактная группа меняет соединение выводов. Конкретное назначение каждого контакта зависит от схемы JAWA и должно сохраняться при замене. Замок не следует выбирать только по внешнему сходству: у похожих деталей могут различаться монтажная часть, расположение выводов, последовательность положений ключа и схема коммутации.

Что проверить перед выбором

• Модель мотоцикла. Заявленная применяемость охватывает JAWA 350, 638, 639 и 640.
• Напряжение. Замок рассчитан на исполнение мотоцикла с системой 12 В.
• Посадку. Сравните диаметр и длину монтажной шейки, форму корпуса, расположение прижимной гайки и доступное пространство за панелью со снятой деталью.
• Подключение. До монтажа сопоставьте количество, форму и расположение контактных выводов, а также схему проводки своей модификации JAWA.
• Работу ключа. Проверьте требуемое число положений и логику включения по руководству или электросхеме мотоцикла.

Особенно внимательно подбирают замок для мотоцикла с измененной проводкой, установленным ранее нештатным оборудованием или переделанной системой зажигания. В таком случае одного совпадения модели недостаточно: соединения на конкретном мотоцикле могут отличаться от заводского варианта. Если старая деталь сохранилась, полезно заранее записать расположение каждого провода и проверить его назначение по схеме.

Установка и проверка

Перед работой отключают аккумулятор, чтобы случайное касание выводов не вызвало короткого замыкания. Старый замок снимают после фиксации исходного расположения проводов. Новый механизм устанавливают без перекоса, а прижимную гайку затягивают так, чтобы корпус не проворачивался вместе с ключом. Чрезмерное усилие не требуется: оно может повредить панель, резьбовую часть или основание замка.

Провода подключают строго по штатной схеме JAWA, не ориентируясь только на положение клемм относительно корпуса. После сборки проверяют четкость всех положений ключа, отсутствие самопроизвольного проворачивания корпуса и корректное включение оборудования в каждом режиме. Провода за панелью не должны быть натянуты, пережаты гайкой или касаться подвижных деталей рулевого управления.

Когда требуется замена

Проверка замка нужна, если ключ поворачивается с заеданием, контакт периодически пропадает, питание появляется только при покачивании ключа либо корпус перестал надежно удерживаться в панели. Похожие симптомы могут возникать и из-за окисленных клемм, поврежденного провода или слабого соединения, поэтому перед заменой стоит осмотреть всю зону подключения. Правильно подобранный и подключенный замок восстанавливает штатное управление включением зажигания и сохраняет привычную компоновку панели JAWA.
