Защитная резинка проводов генератора МТ, Днепр VDK

Защитная резинка проводов генератора МТ, Днепр VDK

Защитная резинка предназначена для оформления и закрытия места, где провода выходят из генератора мотоциклов МТ и Днепр. Это небольшая, но функционально важная деталь генераторной проводки: она устанавливается непосредственно в зоне вывода проводов и формирует для них отдельные проходы. Такая конструкция помогает аккуратно расположить проводники возле корпуса генератора и закрыть открытую область их выхода.

Деталь пригодится при восстановлении штатной проводки, ремонте генератора или замене старой резинки, которая растрескалась, порвалась, деформировалась либо перестала нормально удерживаться на посадочном месте. Устанавливать новую защиту также целесообразно после разборки генератора, если снятая резиновая деталь утратила форму и уже не прилегает так, как должна.

Конструкция и назначение

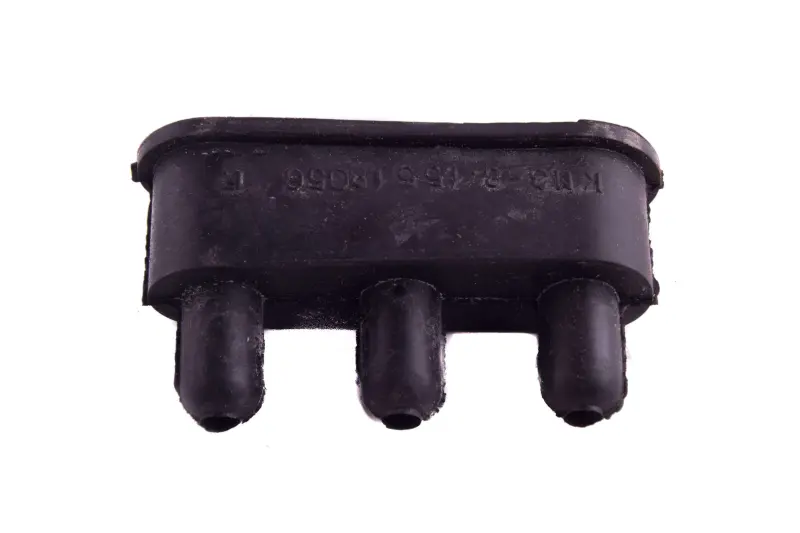

Резинка имеет черный корпус с прямоугольной верхней частью и тремя цилиндрическими выводами. Каждый вывод образует отдельный проход для провода, поэтому жгут не собирается в одном общем отверстии. Верхняя часть закрывает зону выхода проводки из генератора, а три расположенных рядом канала задают ее организованное направление наружу.

• Тип детали: защитная резинка для проводов генератора.
• Применение: мотоциклы МТ и Днепр.
• Конфигурация: три отдельных цилиндрических вывода под провода.
• Форма: прямоугольная закрывающая часть с тремя нижними каналами.
• Цвет: черный.
• Бренд: VDK.

Как проверить соответствие

Перед заказом необходимо сопоставить деталь со старой резинкой и фактической конструкцией установленного генератора. Названия МТ и Днепр охватывают технику разных лет и модификаций, поэтому одного обозначения мотоцикла недостаточно для безошибочного подбора. Сравните форму посадочной части, количество проводов, расположение трех каналов и общие размеры снятой защиты. Особенно важно проверить ширину и высоту места установки, а также диаметр проводов вместе с их изоляцией.

Если проводка или генератор ранее заменялись, ориентироваться следует на установленную конфигурацию, а не только на модель мотоцикла. Три провода должны соответствовать расположению трех выводов резинки и проходить через них без чрезмерного натяжения. Деталь не следует подбирать как универсальную заглушку: ее форма рассчитана на конкретную зону вывода генераторных проводов.

Подготовка к установке

Перед монтажом отключают аккумуляторную батарею и получают свободный доступ к выводам генератора. Старую резинку снимают аккуратно, не вытягивая проводники за изоляцию и не повреждая места их соединения. После снятия проверяют состояние самих проводов: на них не должно быть надрезов, оголенных участков, сильных перегибов или ослабленных соединений. Защитная резинка закрывает место вывода, но не устраняет уже имеющиеся повреждения проводки.

Каждый провод проводят через предназначенный для него цилиндрический канал, после чего прямоугольную часть равномерно устанавливают на посадочное место. Провода располагают свободно, без скручивания возле основания и без нагрузки на точки подключения. Края резинки должны прилегать ровно, а корпус не должен быть перекошен или зажат соседними деталями. После сборки проверяют, что проводка не натянута при обычном положении генератора и не касается деталей, способных ее перетирать.

Когда требуется замена

Осмотр защитной резинки удобно выполнять во время обслуживания генератора и проводки. Основанием для замены служат трещины, разрывы возле каналов, потеря формы, затвердевание, растянутые отверстия или неплотная посадка. Также деталь меняют, если один из трех выводов поврежден и больше не удерживает провод в заданном положении. Своевременная установка исправной резинки позволяет восстановить штатное оформление выхода проводов без переделки проводки и случайно подобранных уплотнителей.

Эта модель подходит для ремонта генераторной проводки МТ и Днепр при совпадении посадочной формы и конфигурации из трех выводов. Точное сравнение со снятой деталью поможет выбрать защиту, которая корректно разместится на генераторе и не потребует изменения проводов.
