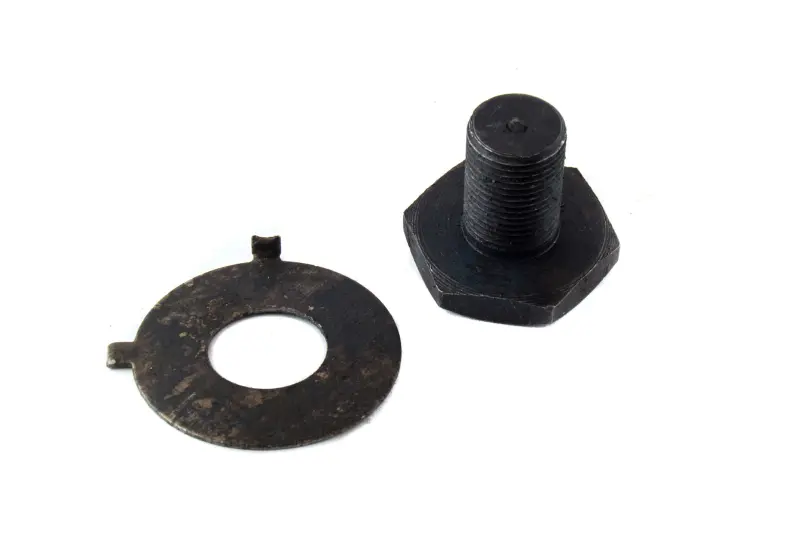

Болт крепления маховика со стопорной шайбой МТ, Днепр

Болт крепления маховика со стопорной шайбой МТ, Днепр

Комплект предназначен для фиксации маховика на коленчатом валу двигателя мотоцикла МТ или Днепр. Болт создает необходимое прижимное усилие в соединении, а отдельная стопорная шайба препятствует его самопроизвольному отворачиванию. Такая пара применяется при сборке двигателя после снятия маховика, ремонте сцепления, обслуживании коленчатого вала или замене поврежденного крепежа.

Назначение и устройство

Маховик устанавливается на конусную часть заднего конца коленчатого вала и удерживается центральным болтом. Это соединение работает при постоянном вращении, вибрации и изменении нагрузки, поэтому состояние резьбы, головки болта и стопорной шайбы напрямую влияет на надежность фиксации. Болт имеет наружную шестигранную головку и резьбовой стержень. Плоская шайба выполнена с отгибаемыми выступами: после правильной затяжки они используются для механической фиксации крепежа.

Деталь не следует путать с болтами крепления дисков сцепления к маховику. Здесь используется один центральный крепеж, соединяющий маховик с коленчатым валом. Стопорная шайба устанавливается непосредственно вместе с ним и является частью способа фиксации, предусмотренного конструкцией двигателя.

Как проверить совместимость

Обозначения МТ и Днепр охватывают несколько моделей и вариантов двигателей, поэтому перед заказом нужно сопоставить комплект со снятыми деталями. Для уверенного подбора проверяют:

• назначение старого болта — центральное крепление маховика к коленчатому валу;
• диаметр, шаг и направление резьбы;
• длину резьбовой части и форму участка под головкой;
• размер и высоту шестигранной головки;
• внутренний и наружный диаметры шайбы, а также расположение ее стопорных выступов;
• модель двигателя и исполнение коленчатого вала.

Сравнивать нужно не только общий внешний вид. Болт с другой длиной, шагом резьбы или геометрией головки может неправильно прижать маховик либо упереться в дно резьбового отверстия. Шайба должна свободно устанавливаться на свое место, не мешать посадке соседних деталей и позволять зафиксировать головку предусмотренным способом.

Когда требуется замена

Новый комплект нужен при сорванных или замятых витках, поврежденных гранях головки, заметной деформации болта, сильной коррозии либо следах неправильной затяжки. Шайбу заменяют при трещинах, надрывах, сломанных выступах и выраженной усталостной деформации после многократного разгибания. Повторная установка сомнительного крепежа после разборки двигателя создает риск ослабления соединения и последующего смещения маховика.

Рекомендации по установке

Перед сборкой очищают и осматривают резьбу болта и коленчатого вала, проверяют конусную посадку маховика, шпонку и паз. Маховик должен быть установлен на конус без перекоса, а шпонка — правильно совмещена с пазом ступицы. Затем устанавливают стопорную шайбу и заворачивают болт. Усилие затяжки выбирают по ремонтному руководству именно для модели обслуживаемого двигателя: универсальное значение для всех модификаций МТ и Днепр применять не следует.

После окончательной затяжки шайбу фиксируют предусмотренным ее конструкцией способом. При работе маховик удерживают специальным приспособлением, не нагружая случайные детали картера и сцепления. После сборки проверяют правильность посадки, отсутствие перекоса и надежность стопорения. Комплект подходит для планового восстановления двигателя и ремонта, при котором старый болт или шайба уже не обеспечивают исправное крепление маховика.
