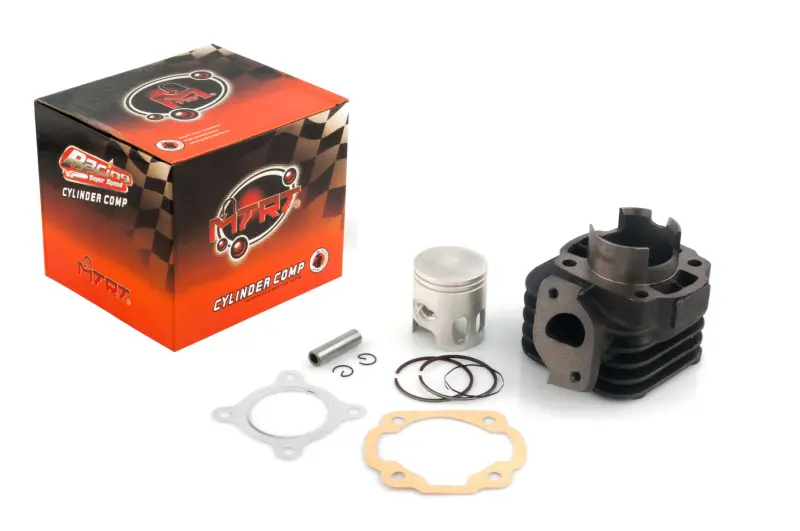

ЦПГ SEE Yamaha JOG 3KJ 65 см³ Ø44 мм, палец 10 мм

ЦПГ SEE для Yamaha JOG 3KJ 65 см³

Цилиндро-поршневая группа предназначена для двухтактных скутеров Yamaha JOG с модификацией двигателя 3KJ. Это комплект конфигурации 65 см³ с цилиндром и поршнем диаметром 44 мм, рассчитанным под поршневой палец 10 мм. ЦПГ устанавливают при восстановлении двигателя после износа, повреждения цилиндра или поршня, а также при переходе на соответствующую конфигурацию 65 см³. Параметры Ø44 мм и 10 мм относятся к ключевым посадочным размерам, поэтому их необходимо учитывать вместе с кодом двигателя.

Цилиндр образует рабочую поверхность для движения поршня, а поршневые кольца уплотняют пространство над поршнем во время сжатия и сгорания смеси. Возвратно-поступательное движение передается через поршневой палец и шатун на коленчатый вал. От состояния сопряженных поверхностей, правильной установки колец и фактических монтажных зазоров зависят компрессия, запуск двигателя и устойчивость его работы. Наружные ребра цилиндра увеличивают площадь обдува и помогают отводить тепло во время движения скутера.

Конфигурация и основные параметры

• Назначение: цилиндро-поршневая группа для двухтактного двигателя скутера Yamaha JOG.
• Модификация: JOG 3KJ.
• Рабочая конфигурация: 65 см³.
• Диаметр цилиндра и поршня: 44 мм.
• Диаметр поршневого пальца: 10 мм.
• Производитель: SEE, также встречается полное наименование Sheng-E.
• Состав набора: цилиндр, поршень, поршневые кольца, поршневой палец, стопорные кольца и прокладки.
• Головка цилиндра: в эту конфигурацию комплекта не включена.

Как проверить совместимость

Перед заказом необходимо определить код установленного двигателя и сверить его с обозначением 3KJ. Одного названия Yamaha JOG недостаточно: разные поколения и модификации скутера могут использовать цилиндры с другим диаметром, формой каналов, креплением и размером поршневого пальца. Дополнительно сравните старую ЦПГ по диаметру 44 мм, пальцу 10 мм, расположению шпилек, форме основания цилиндра, выпускному окну и присоединению выпускной системы. Если двигатель ранее ремонтировался или дорабатывался, ориентироваться только на модель скутера нельзя.

Комплект 65 см³ и Ø44 мм не следует путать со штатными или ремонтными вариантами другого диаметра. Число 10 в обозначении p-10 указывает на диаметр поршневого пальца, а не на ремонтный припуск или монтажный зазор. Также заранее проверьте соответствие имеющейся головки цилиндра конфигурации Ø44 мм. Если параметры старых деталей расходятся с указанными, потребуется другой вариант ЦПГ либо дополнительная проверка двигателя специалистом.

Подготовка и установка

До монтажа следует разобрать двигатель и установить причину повреждения прежней поршневой группы. Задиры могут быть связаны не только с износом цилиндра, но и с недостаточной смазкой, перегревом, подсосом воздуха, загрязнением впуска или посторонними частицами в картере. Без устранения причины новая ЦПГ также может быстро получить повреждения. Одновременно проверяют шатун, игольчатый подшипник, коленчатый вал, состояние шпилек, плоскости головки и исправность системы подачи масла.

Монтаж выполняют на очищенные сопрягаемые поверхности с контролем зазоров по требованиям ремонтной документации двигателя. Кольца устанавливают в свои канавки с учетом фиксирующих штифтов, а стопорные кольца поршневого пальца полностью размещают в пазах. Перед первым запуском поверхности цилиндра, поршня и колец смазывают подходящим двухтактным маслом. Прокладки устанавливают без повторного использования старых уплотнений, после сборки проверяют герметичность соединений и отсутствие постороннего шума при проворачивании двигателя.

Когда требуется диагностика ЦПГ

Затрудненный запуск, снижение компрессии, потеря тяги, металлический шум, следы прихвата или поврежденные кольцевые канавки служат поводом разобрать и измерить детали. Эти признаки не подтверждают неисправность одной только ЦПГ, поэтому перед заменой проверяют питание, зажигание, герметичность впуска и состояние коленчатого механизма. Правильный подбор по коду 3KJ, диаметру 44 мм и пальцу 10 мм позволяет установить комплект в предусмотренную конфигурацию двигателя и избежать несовпадения основных посадочных параметров.
